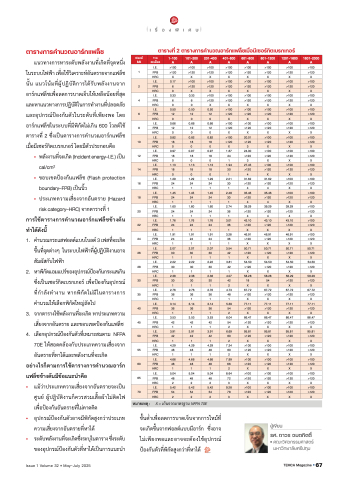

ตารางการคํานวณอาร์กแฟล็ช
แนวทางการหาระดับพลังงานที่เกิดที่จุดหนึ่ง
ในระบบไฟฟ้ า เพื่อใช้วิเคราะห์อันตรายจากแฟล็ช
นั้น แนวโน้มที่ผู้ปฏิบัติการได้รับพลังงานจาก
อาร์กแฟล็ชเพื่อลดการบาดเจ็บให้เหลือน้อยที่สุด
และหาแนวทางการปฏิบัติในการทำงานที่ปลอดภัย
และอุปกรณ์ป้ องกันตัวในระดับที่เพียงพอ โดย
อาร์กแฟล็ชในระบบที่มีพิกัดไม่เกิน 600 โวลต์ใช้
ตารางที่ 2 ซึ่งเป็ นตารางการคำนวณอาร์กแฟล็ช
เมื่อมีเซอร์กิตเบรกเกอร์ โดยมีตัวประกอบคือ
• พลังงานที่จะเกิด (Incident energy–I.E.) เป็ น
cal/cm2
• ขอบเขตป้ องกันแฟล็ช (Flash protection
boundary–FPB) เป็ นนิ้ว
• ประเภทความเสี่ยงจากอันตราย (Hazard
risk category–HRC) จากตารางที่ 1
การใช้ตารางการคำนวณอาร์กแฟล็ชข้างต้น
ทำได้ดังนี้
1. คำนวณกระแสฟอลต์แบบโบลต์ 3 เฟสที่จะเกิด
ขึ้นที่จุดต่างๆ ในระบบไฟฟ้ าที่ผู้ปฏิบัติงานอาจ
สัมผัสกับไฟฟ้ า
2. หาพิกัดแอมแปร์ของอุปกรณ์ป้ องกันกระแสเกิน
ซึ่งเป็ นเซอร์กิตเบรกเกอร์ เพื่อป้ องกันอุปกรณ์
ที่กำลังทำงาน หากพิกัดไม่มีในตารางการ
คำนวณให้เลือกพิกัดใหญ่ถัดไป
3. จากตารางใช้พลังงานที่จะเกิด หาประเภทความ
เสี่ยงจากอันตราย และขอบเขตป้ องกันแฟล็ช
4. เลือกอุปกรณ์ป้ องกันตัวที่เหมาะสมตาม NFPA
70E ให้สอดคล้องกับประเภทความเสี่ยงจาก
อันตรายที่หาได้และพลังงานที่จะเกิด
อย่างไรก็ตามการใช้ตารางการคำนวณอาร์ก
แฟล็ชข้างต้นมีข้อแนะนำคือ
•
แม้ว่าประเภทความเสี่ยงจากอันตรายจะเป็ น
ศูนย์ ผู้ปฏิบัติงานก็ควรสวมเสื้ อผ้าไม่ติดไฟ
เพื่อป้ องกันอันตรายที่ไม่คาดคิด
•
อุปกรณ์ป้ องกันตัวอาจมีพิกัดสูงกว่าประเภท
ความเสี่ยงจากอันตรายที่หาได้
•
ระดับพลังงานที่จะเกิดซึ่งระบุในตาราง ซึ่งระดับ
ของอุปกรณ์ป้ องกันตัวที่หาได้เป็ นการแนะนำ
Issue 1 Volume 32 May-July 2025 เ รื่ อ ง พิ เ ศ ษ
ตารางที่ 2 ตารางการคํานวณอาร์กแฟล็ชเมื่อมีเซอร์กิตเบรกเกอร์
ฟอลต์
kA
ราย
ละเอียด
1-100
A
I.E. >100 101-200
A
>100 201-400
A
>100 401-600
A
>100 601-800
A
>100 801-1200
A
>100 1201-1600
A
>100 1601-2000
A
>100
1
FPB >120 >120 >120 >120 >120 >120 >120 >120
HRC X X X X X X X X
I.E. 0.17 >100 >100 >100 >100 >100 >100 >100
2
FPB 6 >120 >120 >120 >120 >120 >120 >120
HRC 0 X X X X X X X
I.E. 0.33 0.33 >100 >100 >100 >100 >100 >100
4
FPB 6 6 >120 >120 >120 >120 >120 >120
HRC 0 0 X X X X X X
I.E. 0.50 0.50 0.50 >100 >100 >100 >100 >100
6
FPB 12 12 12 >120 >120 >120 >120 >120
HRC 0 0 0 X X X X X
I.E. 0.66 0.66 0.66 >100 >100 >100 >100 >100
8
FPB 12 12 12 >120 >120 >120 >120 >120
HRC 0 0 0 X X X X X
I.E. 0.82 0.82 0.82 >100 20.01 >100 >100 >100
10
FPB 18 18 18 >120 >120 >120 >120 >120
HRC 0 0 0 X 3 X X X
I.E. 0.97 0.97 0.97 1.67 24.00 >100 >100 >100
12
FPB 18 18 18 24 >120 >120 >120 >120
HRC 0 0 0 1 3 X X X
I.E. 1.13 1.13 1.13 1.94 27.45 >100 >100 >100
14
FPB 18 18 18 30 >120 >120 >120 >120
HRC 0 0 0 1 4 X X X
I.E. 1.29 1.29 1.29 2.21 31.62 31.62 >100 >100
16
FPB 24 24 24 30 >120 >120 >120 >120
HRC 1 1 1 1 4 4 X X
I.E. 1.45 1.45 1.45 2.48 35.46 35.46 >100 >100
18
FPB 24 24 24 30 >120 >120 >120 >120
HRC 1 1 1 1 4 4 X X
I.E. 1.60 1.60 1.60 2.74 39.29 39.29 39.29 >100
20
FPB 24 24 24 36 >120 >120 >120 >120
HRC 1 1 1 1 4 4 4 X
I.E. 1.76 1.76 1.76 3.01 43.10 43.10 43.10 >100
22
FPB 24 24 24 36 >120 >120 >120 >120
HRC 1 1 1 1 X X X X
I.E. 1.91 1.91 1.91 3.28 46.91 46.91 46.91 >100
24
FPB 24 24 24 36 >120 >120 >120 >120
HRC 1 1 1 1 X X X X
I.E. 2.07 2.07 2.07 3.54 50.71 50.71 50.71 50.71
26
FPB 30 30 30 42 >120 >120 >120 >120
HRC 1 1 1 1 X X X X
I.E. 2.22 2.22 2.22 3.81 54.50 54.50 54.50 54.50
28
FPB 30 30 30 42 >120 >120 >120 >120
HRC 1 1 1 1 X X X X
I.E. 2.38 2.38 2.38 4.07 58.28 58.28 58.29 58.29
30
FPB 30 30 30 42 18 54 >120 >120
HRC 1 1 1 2 X X X X
I.E. 2.76 2.76 2.76 4.73 67.72 67.72 67.72 67.72
35
FPB 36 36 36 48 >120 >120 >120 >120
HRC 1 1 1 1 X X X X
I.E. 3.14 3.14 3.14 5.39 77.11 77.11 77.11 77.11
40
FPB 36 36 36 54 >120 >120 >120 >120
HRC 1 1 1 2 X X X X
I.E. 3.53 3.53 3.53 6.04 86.47 86.47 86.47 86.47
45
FPB 42 42 42 54 >120 >120 >120 >120
HRC 1 1 1 2 X X X X
I.E. 3.91 3.91 3.91 6.69 95.81 95.81 95.81 95.81
50
FPB 42 42 42 60 >120 >120 >120 >120
HRC 1 1 1 2 X X X X
I.E. 4.29 4.29 4.29 7.34 >100 >100 >100 >100
55
FPB 48 48 48 60 >120 >120 >120 >120
HRC 1 1 1 2 X X X X
I.E. 4.66 4.66 4.66 7.99 >100 >100 >100 >100
60
FPB 48 48 48 66 >120 >120 >120 >120
HRC 1 1 1 2 X X X X
I.E. 5.04 5.04 5.04 8.64 >100 >100 >100 >100
65
FPB 48 48 48 72 >120 >120 >120 >120
HRC 2 2 2 3 X X X X
I.E. 5.42 5.42 5.42 9.28 >100 >100 >100 >100
70
FPB 54 54 54 78 >120 >120 >120 >120
HRC 2 2 2 3 X X X X
หมายเหตุ : X = เกินจากมาตรฐาน NFPA 70E
ขั้นตํ่าเพื่อลดการบาดเจ็บจากการไหม้ที่
จะเกิดขึ้นจากฟอลต์แบบมีอาร์ก ซึ่งอาจ
ไม่เพียงพอและอาจจะต้องใช้อุปกรณ์
ป้ องกันตัวที่พิกัดสูงกว่าที่หาได้
ผู้เขียน
รศ. ถาวร อมตกิตติ์
คณะวิศวกรรมศาสตร์
มหาวิทยาลัยศรีปทุม
