บทที่ 3 ช่องเดินสายไฟฟ้าและอุปกรณ์ประกอบ

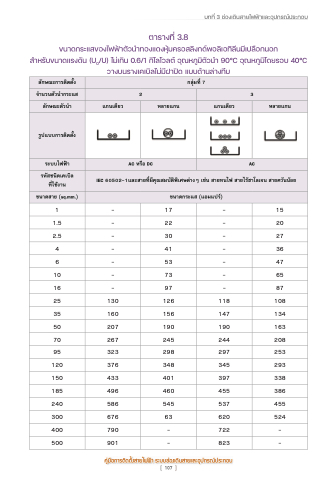

ตารางที่ 3.8
ขนาดกระแสของไฟฟ้าตัวนำทองแดงหุ้มครอสลิงกด์พอลิเอทิลีนมีเปลือกนอก
สำหรับขนาดแรงดัน (U0/U) ไม่เกิน 0.6/1 กิโลโวลต์ อุณหภูมิตัวนำ 90°C อุณหภูมิโดยรอบ 40°C
วางบนรางเคเบิลไม่มีฝาปิด แบบด้านล่างทึบ
ลักษณะการติดตั้ง กลุ่มที่ 7
จำนวนตัวนำกระแส 2 3
ลักษณะตัวนำ แกนเดียว หลายแกน แกนเดียว หลายแกน
รูปแบบการติดตั้ง
ระบบไฟฟ้า AC หรือ DC AC
รหัสชนิดเคเบิล
ที่ใช้งาน IEC 60502-1และสายที่มีคุณสมบัติพิเศษต่างๆ เช่น สายทนไฟ สายไร้ฮาโลเจน สายควันน้อย
ขนาดสาย (sq.mm.) ขนาดกระแส (แอมแปร์)
1 - 17 - 15
1.5 - 22 - 20
2.5 - 30 - 27
4 - 41 - 36
6 - 53 - 47
10 - 73 - 65
16 - 97 - 87
25 130 126 118 108
35 160 156 147 134
50 207 190 190 163
70 267 245 244 208
95 323 298 297 253
120 376 348 345 293
150 433 401 397 338
185 496 460 455 386
240 586 545 537 455
300 676 63 620 524
400 790 - 722 -
500 901 - 823 -
คู่มือการติดตั้งสายไฟฟ้า ระบบช่องเดินสายและอุปกรณ์ประกอบ
107
