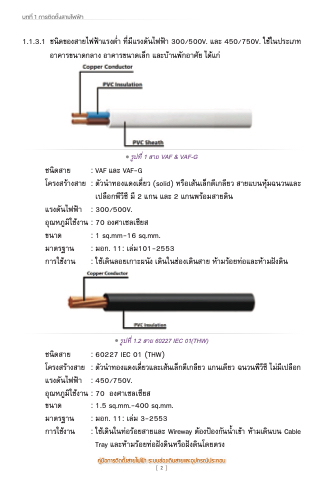

บทที่ 1 การติดตั้งสายไฟฟ้า
1.1.3.1 ช้นิดของสายไฟฟ้าแรงติำ ท่ม่แรงด้นไฟฟ้า 300/500V. และ 450/750V. ใช้้ในประเภท
อาคารขนาดกลาง อาคารขนาดเล็ก และบ้านพิ้กอาศััย ได้แก่
 รูปที่ 1 สาย VAF & VAF-G
ชนิดสาย : VAF และ VAF-G
โครงสร้างสาย : ติ้วน่าทองแดงเด่ยว (solid) หรือเส้นเล็กติ่เกลียว สายแบนหุ้มฉนวนและ
เปลือกพิ่ว่ซึ่่ ม่ 2 แกน และ 2 แกนพร้อมสายดิน
แรงดันไฟฟ้า : 300/500V.
อุณหภูมิใช้งาน : 70 องศาเซลเซึ่่ยส
ขนาด : 1 sq.mm-16 sq.mm.
มาตรฐาน : มอก. 11: เล่ม101-2553
การใช้งาน : ใช้เดินลอยเกาะผนัง เดินในช่องเดินสาย ห้ามร้อยท่อและห้ามฝังดิน
 รูปที่ 1.2 สาย 60227 IEC 01(THW)
ชนิดสาย : 60227 IEC 01 (THW)
โครงสร้างสาย : ติ้วน่าทองแดงเด
่ยวและเส้นเล็กติ่เกลียว แกนเดียว ฉนวนพิ่ว่ซึ่่ ไม่มีเปลือก
แรงดันไฟฟ้า : 450/750V.
อุณหภูมิใช้งาน : 70 องศาเซลเซึ่่ยส
ขนาด : 1.5 sq.mm.-400 sq.mm.
มาตรฐาน : มอก. 11: เล่ม 3-2553
่
การใช้งาน : ใช้เดินในท่อร้อยสายและ Wireway ติ้องป้องกันน
าเข้า ห้ามเดินบน Cable
Tray และห้ามร้อยท่อฝังดินหรือฝังดินโดยตรง
คู่มือการติดตั้งสายไฟฟ้า ระบบช่องเดินสายและอุปกรณ์ประกอบ
