บทที่ 3 ช่องเดินสายไฟฟ้าและอุปกรณ์ประกอบ
เคลื่อนตัวอย่างรุนแรงเมื่อเกิดกระแสลัดวงจร
ฌ. ห้ามใช้รางเดินสายโลหะในพื้นที่อันตราย ในปล่องลิฟต์ ห้องแบตเตอรี่ พื้นที่ไวไฟ และ
พื้นที่มีไอสารเคมี
ญ. ชนิดสายไฟที่สามารถวางบนรางเดินสาย และรางเคเบิล จะแตกต่างกันโดยสายไฟที่เดิน
ในรางเดินสายจะเป็นสายมีฉนวน แต่สายไฟเดินบนรางเคเบิลจะต้องเป็นสายไฟแบบมี
ฉนวนและเปลือกนอกด้วย
ฎ. การติดตั้งรางเดินสายหรือรางเคเบิลโลหะจากภายนอกเข้าสู่ภายในอาคาร ควรมีการป้อง
กันน้ำและสัตว์ (งู,
หนู) เข้าสู่ภายในอาคาร ด้วยการSealจุดเชื่อมต่อระหว่างภายในกับ
ภายนอกอาคารด้วยแผุ่นฉนวน Barrier, Duxseal หรือ Silicone
ฏ. ทำการติดตั้งรางเดินสายหรือรางเคเบิลโลหะให้เสร็จสิ้น ตรวจสอบความเรียบร้อย ความ
สะอาดและความมั่นคงแข็งแรง ก่อนทำการติดตั้งเดินสายไฟ
3.3.6.2 รูปแบบการตัิดัตััง
ก. การติดตั้งแบบห้อยจากท้องพื้น
1) ใช้ U-Chanel (รางเหล็กรูปตัว U) มีข้อดีสามารถรองรับน้ำหนักได้มากที่สุด เหมาะ
สำหรับรางเคเบิลที่มีขนาดความกว้างตั้งแต่ 600 mm. ขึ้นไป

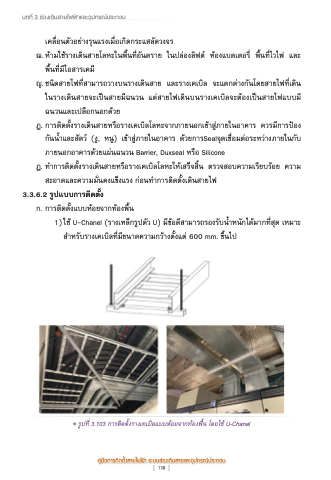

 รููปที่่ 3.103 การูต่ิดต่ังรางเคเบิลแบบห้อยจากที่้องพื้้น โดยใช้้ U-Chanel
คู่มือการติดตั้งสายไฟฟ้า ระบบช่องเดินสายและอุปกรณ์ประกอบ
 138 
