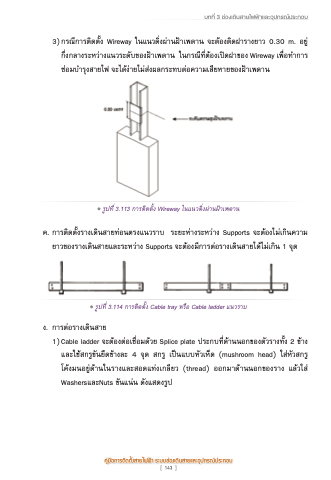

บทที่ 3 ช่องเดินสายไฟฟ้าและอุปกรณ์ประกอบ
3) กรณ์ีการติดตั้ง Wireway ในแนวดิ่งผุ่านฝั้าเพดาน จะต้องติดฝารางยาว 0.30 m. อยู่
กึ่งกลางระหว่างแนวระดับของฝั้าเพดาน ในกรณ์ีที่ต้องเปิดฝาของ Wireway เพื่อทำการ
ซ่อมบำรุงสายไฟ จะได้ง่ายไม่ส่งผลกระทบต่อความเสียหายของฝั้าเพดาน
 รููปที่่ 3.113 การูต่ิดต่ัง Wireway ในแนวดิงผ่านฝ้้าเพดาน
ค. การติดตั้งรางเดินสายท่อนตรงแนวราบ ระยะห่างระหว่าง Supports จะต้องไม่เกินความ
ยาวของรางเดินสายและระหว่าง Supports จะต้องมีการต่อรางเดินสายได้ไม่เกิน 1 จุด
 รููปที่่ 3.114 การูต่ิดต่ัง Cable tray หรู้อ Cable ladder แนวราบ
ง. การต่อรางเดินสาย
1) Cable ladder จะต้องต่อเชื่อมด้วย Splice plate ประกบที่ด้านนอกของตัวรางทั้ง
2 ข้าง
และใช้สกรูขันยึดข้างละ 4 จุด สกรู เป็นแบบหัวเห็ด (mushroom head) ใส่หัวสกรู
โค้งมนอยู่ด้านในรางและสอดแท่งเกลียว (thread) ออกมาด้านนอกของราง แล้วใส่
WashersและNuts ขันแน่น ดังแสดงรูป
คู่มือการติดตั้งสายไฟฟ้า ระบบช่องเดินสายและอุปกรณ์ประกอบ
 143 
