P. 160
บทที่ 3 ช่องเดินสายไฟฟ้าและอุปกรณ์ประกอบ
2) การยึด Boxesพักสาย ให้ใช้สกรูแบบหัวเห็ดโดยหันหัวให้อยู่ด้านในรางและแท่งเกลียว
(thread) หันออกไปด้านนอกของรางซึ่งจะอยู่ในBoxesพักสาย
3) รูที่เชื่อมระหว่าง Wireway และBoxes พักสายจะต้องใส่ยางกันบาด เพื่อป้องกันความ
เสียหายแก่ฉนวนของสายไฟ
ฉ. การเดิน Cable tray
หรือ Cable ladder
ทะลุผุ่านผุนังอาคารออกไปสู่ภายนอก จะต้องให้
ระดับความสูงของรางเคเบิลด้านในอาคารสูงกว่าระดับของรางที่ด้านนอกอาคาร และที่จุด
ออกของรางเคเบิลผุ่านผุนัง ด้านนอกจะต้องติดตั้งวัสดุป้องกันน้ำไหลเข้าไปภายในอาคาร

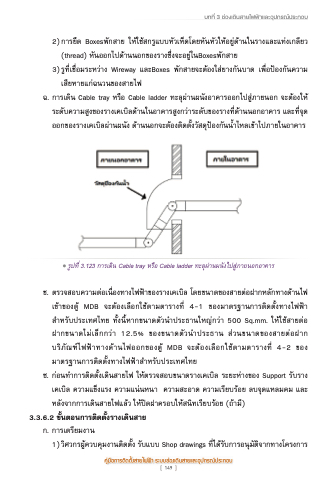

รููปที่่ 3.123 การเดิน Cable tray หรู้อ Cable ladder ทะลุ่ผ่านผนังไปสู่ภายนอกอาคาร
ช. ตรวจสอบความต่อเนื่องทางไฟฟ้าของรางเคเบิล โดยขนาดของสายต่อฝากหลักทางด้านไฟ
เข้าของตู้ MDB จะต้องเลือกใช้ตามตารางที่ 4-1 ของมาตรฐานการติดตั้งทางไฟฟ้า
สำหรับประเทศไทย ทั้งนี้หากขนาดตัวนำประธานใหญ่กว่า 500 Sq.mm. ให้ใช้สายต่อ
ฝากขนาดไม่เล็กกว่า 12.5% ของขนาดตัวนำประธาน ส่วนขนาดของสายต่อฝาก
บริภัณ์ฑ์ไฟฟ้าทางด้านไฟออกของตู้ MDB จะต้องเลือกใช้ตามตารางที่ 4-2 ของ
มาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย
ซ. ก่อนทำการติดตั้งเดินสายไฟ ให้ตรวจสอบขนาดรางเคเบิล ระยะห่างของ Support รับราง
เคเบิล ความแข็งแรง ความแน่นหนา ความสะอาด ความเรียบร้อย ลบจุดแหลมคม และ
หลังจากการเดินสายไฟแล้ว ให้ปิดฝาครอบให้สนิทเรียบร้อย (ถึ้ามี)
3.3.6.2 ข้ันตัอีนการตัิดัตัังรางเดัินสาย
ก. การเตรียมงาน
1) วิศวกรผุู้ควบคุมงานติดตั้ง รับแบบ Shop drawings ที่ได้รับการอนุมัติจากทางโครงการคู่มือการติดตั้งสายไฟฟ้า ระบบช่องเดินสายและอุปกรณ์ประกอบ
149
