บทที่ 2 การต่อสายไฟ

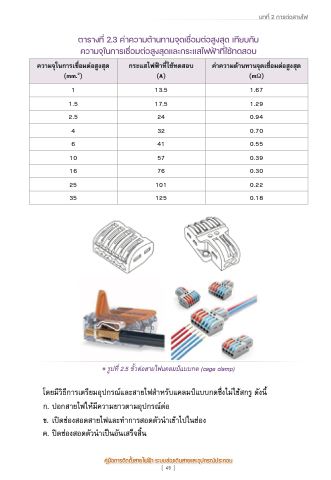

ตารางที่ 2.3 ค่าความต้านทานจุดเชื่อมต่อสูงสุด เทียบกับ
ความจุในการเชื่อมต่อสูงสุดและกระแสไฟฟ้าที่ใช้ทดสอบ
ความจุในการเชื่อมต่อสูงสุด
(mm.2)
กระแสไฟฟ้าที่ใช้ทดสอบ
(A)
ค่าความต้านทานจุดเชื่อมต่อสูงสุด
(mΩ)
1 13.5 1.67
1.5 17.5 1.29
2.5 24 0.94
4 32 0.70
6 41 0.55
10 57 0.39
16 76 0.30
25 101 0.22
35 125 0.18
รูปที่ 2.5 ขั้วต่อสายไฟแคลมป์แบบกด (cage clamp)
โดยมีวิธีการเตรียมอุปกรณ์และสายไฟสำหรับแคลมป์แบบกดซึ่งไม่ใช้สกรู ดังนี้
ก. ปอกสายไฟให้มีความยาวตามอุปกรณ์ต่อ
ข. เปิดช่องสอดสายไฟและทำการสอดตัวนำเข้าไปในช่อง
ค. ปิดช่องสอดตัวนำเป็นอันเสร็จสิ้น
