บทที่ 2 การต่อสายไฟ
2.2.4 คำแนะนำแรงบิดของขั้วต่อสาย ตามมาตรฐาน NFPA 70, National Electrical
Code, Annex I

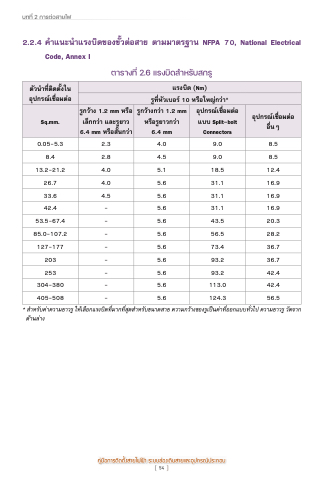

ตารางที่ 2.6 แรงบิดสำหรับสกรู
ตัวนำที่ติดตั้งใน
อุปกรณ์เชื่อมต่อ
แรงบิด (Nm)
รูที่หัวเบอร์ 10 หรือใหญ่กว่า*
Sq.mm.
รูกว้าง 1.2 mm หรือ
เล็กกว่ และรูยาว
6.4 mm หรือสั้นกว่า
รูกว้างกว่ 1.2 mm
หรือรูยาวกว่า
6.4 mm
อุปกรณ์เชื่อมต่อ
แบบ Split-bolt
Connectors
อุปกรณ์เชื่อมต่อ
อื่นๆ
0.05-5.3 2.3 4.0 9.0 8.5
8.4 2.8 4.5 9.0 8.5
13.2-21.2 4.0 5.1 18.5 12.4
26.7 4.0 5.6 31.1 16.9
33.6 4.5 5.6 31.1 16.9
42.4 - 5.6 31.1 16.9
53.5-67.4 - 5.6 43.5 20.3
85.0-107.2 - 5.6 56.5 28.2
127-177 - 5.6 73.4 36.7
203 - 5.6 93.2 36.7
253 - 5.6 93.2 42.4
304-380 - 5.6 113.0 42.4
405-508 - 5.6 124.3 56.5
* สำหรับค่าความยาวรู ให้เลือกแรงบิดที่มากที่สุดสำหรับขนาดสาย ความกว้างของรูเป็นค่าที่ออกแบบทั่วไป ความยาวรู วัดจาก
ด้านล่าง
