AQUAMASTER4 | ELEKTROMAGNETYCZNY PRZETWORNIK PRZEPŁYWU | OI/FET400-PL REW. E 21

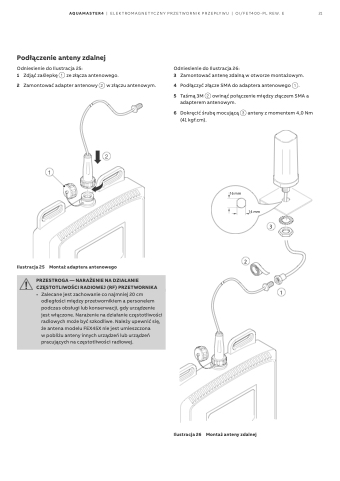

Podłączenie anteny zdalnej
Odniesienie do Ilustracja 25:
1 Zdjąć zaślepkę 1 ze złącza antenowego.
2 Zamontować adapter antenowy 2 w złączu antenowym.
Odniesienie do Ilustracja 26:
3 Zamontować antenę zdalną w otworze montażowym.
4 Podłączyć złącze SMA do adaptera antenowego 1.
5 Taśmą 3M 2 owinąć połączenie między złączem SMA a
adapterem antenowym.
6 Dokręcić śrubę mocującą 3 anteny z momentem 4,0 Nm (41 kgf.cm).
2
1
16 mm
14 mm
3
1
Ilustracja 25
Montaż adaptera antenowego
2
PRZESTROGA — NARAŻENIE NA DZIAŁANIE CZĘSTOTLIWOŚCI RADIOWEJ (RF) PRZETWORNIKA • Zalecane jest zachowanie co najmniej 20 cm
odległości między przetwornikiem a personelem podczas obsługi lub konserwacji, gdy urządzenie jest włączone. Narażenie na działanie częstotliwości radiowych może być szkodliwe. Należy upewnić się, że antena modelu FEX45X nie jest umieszczona
w pobliżu anteny innych urządzeń lub urządzeń pracujących na częstotliwości radiowej.
Ilustracja 26
Montaż anteny zdalnej
