30 AQUAMASTER4 | ELEKTROMAGNETYCZNY PRZETWORNIK PRZEPŁYWU | OI/FET400-PL REW. E
...5 Instalacja

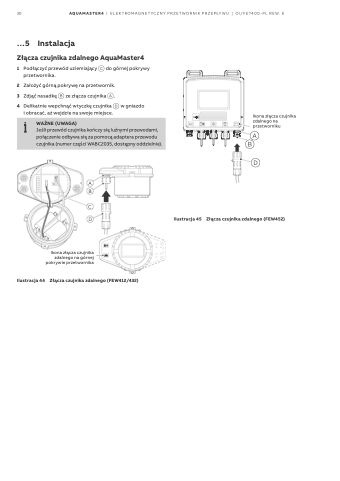

Złącza czujnika zdalnego AquaMaster4
1 Podłączyć przewód uziemiający C do górnej pokrywy przetwornika.
2 Założyć górną pokrywę na przetwornik.
3 Zdjąć nasadkę B ze złącza czujnika A.
4 Delikatnie wepchnąć wtyczkę czujnika D w gniazdo i obracać, aż wejdzie na swoje miejsce.
WAŻNE (UWAGA)
Jeśli przewód czujnika kończy się luźnymi przewodami, połączenie odbywa się za pomocą adaptera przewodu czujnika (numer części WABC2035, dostępny oddzielnie).
Ikona złącza czujnika zdalnego na przetworniku
A B
D
Złącza czujnika zdalnego (FEW452)
Ilustracja 44
A B
C D
Ikona złącza czujnika zdalnego na górnej pokrywie przetwornika
Złącza czujnika zdalnego (FEW412/432)
Ilustracja 45
