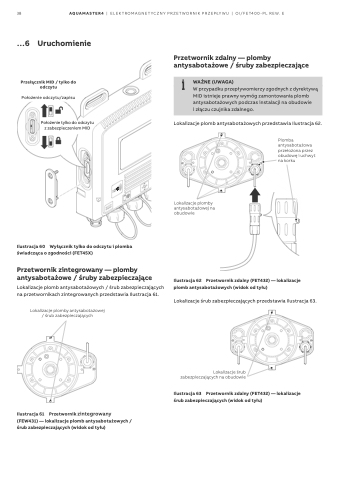

38 AQUAMASTER4 | ELEKTROMAGNETYCZNY PRZETWORNIK PRZEPŁYWU | OI/FET400-PL REW. E
...6 Uruchomienie
Przełącznik MID / tylko do odczytu
Położenie odczytu/zapisu
Położenie tylko do odczytu z zabezpieczeniem MID
Przetwornik zdalny — plomby antysabotażowe / śruby zabezpieczające
Lokalizacje plomb antysabotażowych przedstawia Ilustracja 62.
WAŻNE (UWAGA)
W przypadku przepływomierzy zgodnych z dyrektywą MID istnieje prawny wymóg zamontowania plomb antysabotażowych podczas instalacji na obudowie
i złączu czujnika zdalnego.
Plomba antysabotażowa przełożona przez obudowę i uchwyt na korku
Lokalizacje plomby antysabotażowej na obudowie
Ilustracja 60
świadcząca o zgodności (FET45X)
Wyłącznik tylko do odczytu i plomba
Przetwornik zintegrowany — plomby antysabotażowe / śruby zabezpieczające
Lokalizacje plomb antysabotażowych / śrub zabezpieczających na przetwornikach zintegrowanych przedstawia Ilustracja 61.
Lokalizacje plomby antysabotażowej / śrub zabezpieczających
Ilustracja 62
plomb antysabotażowych (widok od tyłu)
Lokalizacje śrub zabezpieczających przedstawia Ilustracja 63.
Lokalizacje śrub zabezpieczających na obudowie
Ilustracja 63 Przetwornik zdalny (FET432) — lokalizacje śrub zabezpieczających (widok od tyłu)
Przetwornik zdalny (FET432) — lokalizacje
Ilustracja 61 Przetwornik zintegrowany (FEW431) — lokalizacje plomb antysabotażowych / śrub zabezpieczających (widok od tyłu)
