Page 74 - การสำรวจภาพถ่าย Photogrammetry

44
44
(ก) (ข)

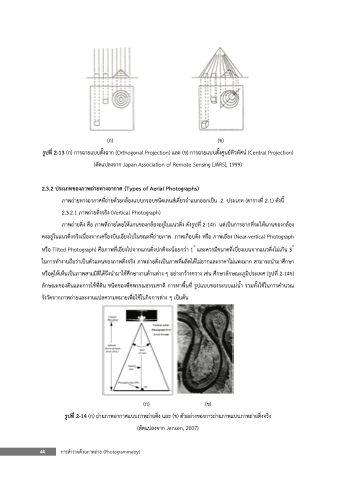

รูปที่ 2-13 (ก) การฉายแบบตั้งฉาก (Orthogonal Projection) และ (ข) การฉายแบบตั้งศูนยทิวทัศน (Central Projection)
(ดัดแปลงจาก Japan Association of Remote Sensing [JARS], 1999)
2.3.2 ประเภทของภาพถายทางอากาศ (Types of Aerial Photographs)
ภาพถายทางอากาศที่ถายดวยกลองแบบกรอบชนิดเลนสเดี่ยวจําแนกออกเปน 2 ประเภท (ตารางที่ 2-1) ดังนี้ 2.3.2.1 ภาพถายดิ่งจริง (Vertical Photograph)
ภาพถายดิ่ง คือ ภาพที่ถายโดยใหแกนของกลองอยูในแนวดิ่ง ดังรูปที่ 2-14ก แตเปนการยากที่จะใหแกนของกลอง
คงอยูในแนวดิ่งจริงเนื่องจากเครื่องบินเอียงไปในขณะที่ถายภาพ ภาพเกือบดิ่ง หรือ ภาพเอียง (Near-vertical Photograph หรือ Tilted Photograph) คือภาพที่เอียงไปจากแกนดิ่งปกติจะนอยกวา 1 และควรมีขนาดที่เบี่ยงเบนจากแนวดิ่งไมเกิน 3
ในการทํางานถือวาเปนตัวแทนของภาพดิ่งจริง ภาพถายดิ่งเปนภาพที่ผลิตไดไมยากและราคาไมแพงมาก สามารถนํามาศึกษา หรือดูใหเห็นเปนภาพสามมิติไดจึงนํามาใชศึกษางานดานตาง ๆ อยางกวางขวาง เชน ศึกษาลักษณะภูมิประเทศ (รูปที่ 2-14ข) ลักษณะของดินและการใชที่ดิน ชนิดของพืชพรรณธรรมชาติ การหาพื้นที่ รูปแบบของระบบแมน้ํา รวมทั้งใชในการคํานวณ รังวัดจากภาพถายและงานแปลความหมายเพื่อใชในกิจการตาง ๆ เปนตน
(ก) (ข)
รูปที่ 2-14 (ก) ถายภาพอากาศแบบภาพถายดิ่ง และ (ข) ตัวอยางของการถายภาพแบบภาพถายดิ่งจริง
(ดัดแปลงจาก Jensen, 2007)
การสำาํา รวจด้้วยภาพถ่่าย (Photogrammetry)
