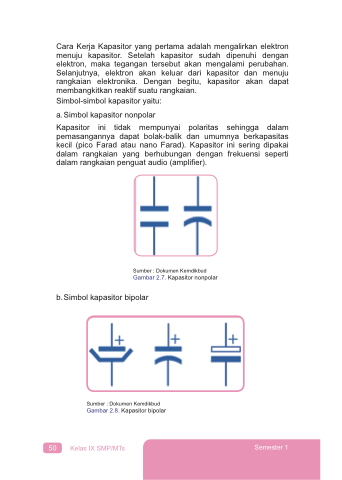

Cara Kerja Kapasitor yang pertama adalah mengalirkan elektron menuju kapasitor. Setelah kapasitor sudah dipenuhi dengan elektron, maka tegangan tersebut akan mengalami perubahan. Selanjutnya, elektron akan keluar dari kapasitor dan menuju rangkaian elektronika. Dengan begitu, kapasitor akan dapat membangkitkan reaktif suatu rangkaian.
Simbol-simbol kapasitor yaitu:
a.Simbol kapasitor nonpolar
Kapasitor ini tidak mempunyai polaritas sehingga dalam pemasangannya dapat bolak-balik dan umumnya berkapasitas kecil (pico Farad atau nano Farad). Kapasitor ini sering dipakai dalam rangkaian yang berhubungan dengan frekuensi seperti dalam rangkaian penguat audio (amplifier).
Sumber : Dokumen Kemdikbud Gambar 2.7. Kapasitor nonpolar
b.Simbol kapasitor bipolar
Sumber : Dokumen Kemdikbud Gambar 2.8. Kapasitor bipolar
