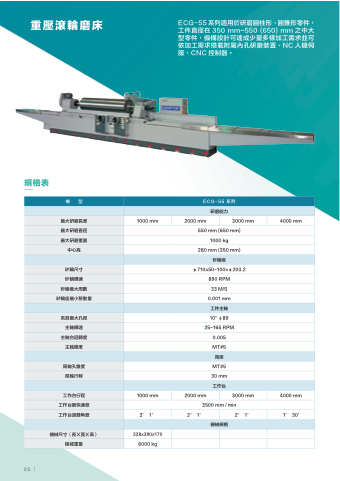

重壓滾輪磨床
ECG-55 系列適用於研磨圓柱形、圓錐形零件, 工件直徑在 350 mm~550 (650) mm 之中大 型零件,機構設計可達成少量多樣加工需求並可 依加工需求搭載附屬內孔研磨裝置、NC 人機伺 服、CNC 控制器。
規格表
機型
最大研磨直徑
最大研磨重量
中心高
砂輪尺寸
砂輪轉速
砂輪最大周數
砂輪座最小移動量
夾具最大孔徑
主軸轉速
主軸台迴轉度
主軸錐度
尾軸孔錐度
尾軸行程
工作台最快速度
ECG-55 系列
研磨能力
550 mm (650 mm)
1000 kg
280 mm (350 mm)
砂輪座
φ710x50~100xφ203.2
890 RPM
33 M/S
0.001 mm
工件主軸
10" φ89
25~165 RPM
0.005
MT#5
尾座
MT#5
30 mm
工作台
3500 mm / min
機械規格
4000 mm
最大研磨長度 1000 mm
2000 mm
3000 mm
工作台行程 1000 mm
2000 mm
3000 mm
4000 mm 1° 30'
工作台迴轉角度 3° 1°
2° 1°
2° 1°
機械尺寸(長X寬X高) 228x390x170
機械重量 6000 kg
