P. 39

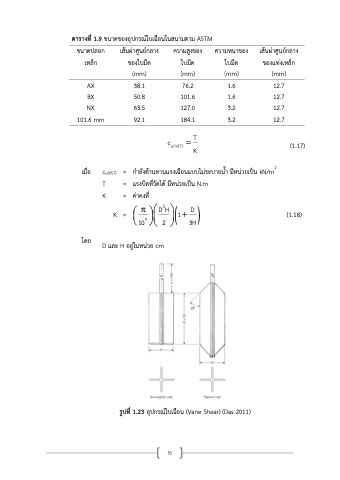

ตารางที่ 1.9 ขนาดของอุปกรณ์ใบเฉือนในสนามตาม ASTM
ขนาดปลอก เหล็ก
AX
BX NX 101.6 mm
เส้นผ่าศูนย์กลาง ของใบมีด (mm)
ความสูงของ ความหนาของ
ใบมีด ใบมีด
(mm) (mm) (mm)
เส้นผ่าศูนย์กลาง ของแท่งเหล็ก
38.1 76.2 1.6 12.7 50.8 101.6 1.6 12.7 63.5 127.0 3.2 12.7 92.1 184.1 3.2 12.7
cu(VST) = T K
(1.17)
(1.18)
เมื่อ
โดย
cu(VST) T
K
กําลังต้านทานแรงเฉือนแบบไม่ระบายนํ้า มีหน่วยเป็น kN/m2 = แรงบิดที่วัดได้มีหน่วยเป็นN.m
= ค่าคงที่
=
π D2H D K= 1+
6 ( ) 10 2 3H
D และ H อยู่ในหน่วย cm
รูปที่ 1.23 อุปกรณ์ใบเฉือน (Vane Shear) (Das 2011) 30
