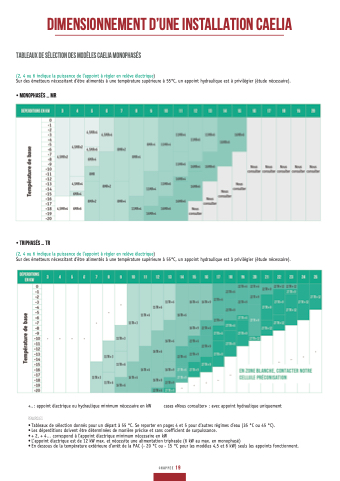

DIMENSIONNEMENT D’UNE INSTALLATION Caelia
Tableaux de sélection des modèles CAELIA Monophasés
(2, 4 ou 6 indique la puissance de l’appoint à régler en relève électrique)
Sur des émetteurs nécessitant d’être alimentés à une température supérieure à 55°C, un appoint hydraulique est à privilégier (étude nécessaire).
• MONOPHASÉS ... MR
• TRIPHASÉS ... TR
(2, 4 ou 6 indique la puissance de l’appoint à régler en relève électrique)
Sur des émetteurs nécessitant d’être alimentés à une température supérieure à 55°C, un appoint hydraulique est à privilégier (étude nécessaire).
+.. : appoint électrique ou hydraulique minimum nécessaire en kW cases «Nous consulter» : avec appoint hydraulique uniquement
REMARQUES
• Tableaux de sélection donnés pour un départ à 55 °C. Se reporter en pages 4 et 5 pour d’autres régimes d’eau (35 °C ou 45 °C). • Les déperditions doivent être déterminées de manière précise et sans coefficient de surpuissance.
• + 2, + 4... correspond à l’appoint électrique minimum nécessaire en kW
• L’appoint électrique est de 12 kW max. et nécessite une alimentation triphasée (6 kW au max. en monophasé)
• En dessous de la température extérieure d’arrêt de la PAC (- 20 °C ou - 15 °C pour les modèles 4,5 et 6 kW) seuls les appoints fonctionnent.
chappee 19
