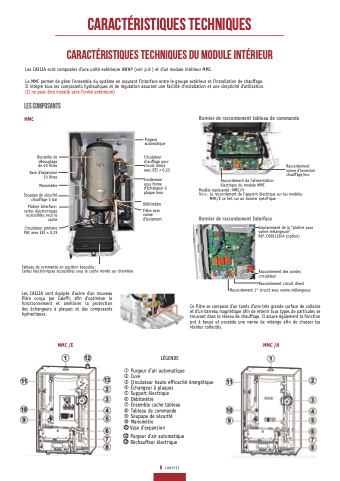

Caractéristiques techniques
Caractéristiques techniques du module intérieur
Les CAELIA sont composées d’une unité extérieure AWHP (voir p.9 ) et d’un module intérieur MMC.
Le MMC permet de gérer l’ensemble du système en assurant l’interface entre le groupe extérieur et l’installation de chauffage. Il intègre tous les composants hydrauliques et de régulation assurant une facilité d’installation et une simplicité d’utilisation. (Il ne peut être installé sans l’unité extérieure)
LES COMPOSANTS
MMC
Bouteille de découplage de 40 litres
Vase d’expansion 10 litres
Manomètre
Soupape de sécurité chauffage 3 bar
Platine Interface: cartes électroniques accessibles sous le cache
Circulateur primaire PAC avec EEI < 0,23
Tableau de commande en position basculée:
Cartes électroniques accessibles sous le cache monté sur charnière
Les CAELIA sont équipés d’usine d’un nouveau filtre conçu par Caleffi; afin d’optimiser le fonctionnement et améliorer la protection des échangeurs à plaques et des composants hydrauliques.
MMC /E
Bornier de raccordement tableau de commande
Purgeur automatique
Circulateur chauffage pour circuit direct avec EEI < 0,23
Condenseur sous forme d’échangeur à plaque inox
Débitmètre
Filtre avec vanne d’isolement
Raccordement vanne d’inversion chauffage/ecs
Raccordement de l’alimentation
électrique du module MMC
Modèle représenté: MMC/H
Nota: Le raccordement de l’appoint électrique sur les modèles
MMC/E se fait sur un bornier spécifique
Bornier de raccordement Interface
Emplacement de la “platine pour vanne mélangeuse“
Réf. C00013304 (option)
Raccordement des sondes circulateur
Raccordement circuit direct Raccordement 1er circuit avec vanne mélangeuse
Ce filtre se compose d’un tamis d’une très grande surface de collecte et d’un barreau magnétique afin de retenir tous types de particules se trouvant dans le réseau de chauffage. Il assure également la fonction pot à boues et possède une vanne de vidange afin de chasser les résidus collectés.
MMC /H
LÉGENDE
Purgeur d’air automatique
Cuve
Circulateur haute efficacité énergétique Échangeur à plaques
Support électrique
Débitmètre
Ensemble cache tableau
Tableau de commande
Soupape de sécurité
Manomètre
11 Vase d’expansion
12 Purgeur d’air automatique
13 Réchauffeur électrique
