KEGIATAN BELAJAR IV

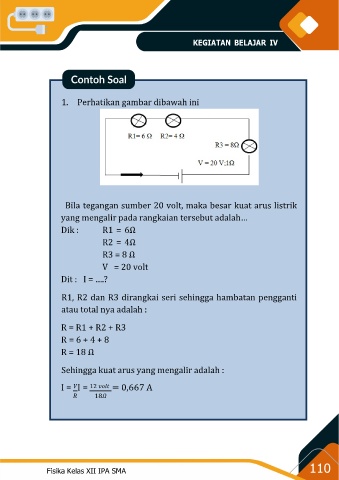

1. Perhatikan gambar dibawah ini

Bila tegangan sumber 20 volt, maka besar kuat arus listrik
yang mengalir pada rangkaian tersebut adalah…

Dik : R1 = 6Ω

R2 = 4Ω
R3 = 8 Ω

V = 20 volt

Dit : I = ….?

R1, R2 dan R3 dirangkai seri sehingga hambatan pengganti

atau total nya adalah :

R = R1 + R2 + R3

R = 6 + 4 + 8

R = 18 Ω

Sehingga kuat arus yang mengalir adalah :

I = I = = 0,667 A

12
18Ω
