KEGIATAN BELAJAR III
2. Pada suatu cabang, jika arah loop sama dengan arah
arus maka penurunan tegangan (IR) bertanda
positif, jika berlawanan arah maka penurunan
tegangan (IR) bertanda negatif.

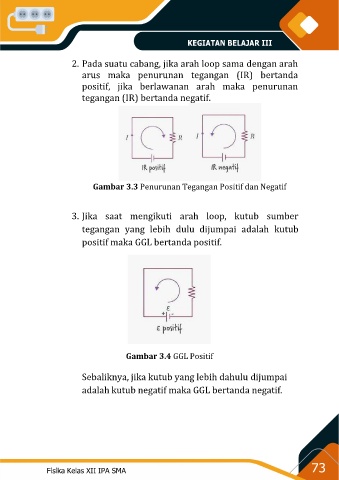

Gambar 3.3 Penurunan Tegangan Positif dan Negatif
3. Jika saat mengikuti arah loop, kutub sumber
tegangan yang lebih dulu dijumpai adalah kutub
positif maka GGL bertanda positif.
Gambar 3.4 GGL Positif
Sebaliknya, jika kutub yang lebih dahulu dijumpai
adalah kutub negatif maka GGL bertanda negatif.
