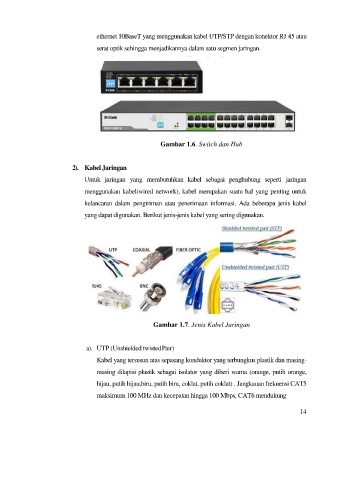

Page 112 - MODUL 1 -6 INFORMATIKA

ethernet 10BaseT yang menggunakan kabel UTP/STP dengan konektor RJ 45 atau

serat optik sehingga menjadikannya dalam satu segmen jaringan.

Gambar 1.6. Switch dan Hub

2). Kabel Jaringan
Untuk jaringan yang membutuhkan kabel sebagai penghubung seperti jaringan

menggunakan kabel(wired network), kabel merupakan suatu hal yang penting untuk

kelancaran dalam pengiriman atau penerimaan informasi. Ada beberapa jenis kabel
yang dapat digunakan. Berikut jenis-jenis kabel yang sering digunakan.

Gambar 1.7. Jenis Kabel Jaringan

a). UTP (Unshielded twisted Pair)
Kabel yang tersusun atas sepasang konduktor yang terbungkus plastik dan masing-

masing dilapisi plastik sebagai isolator yang diberi warna (orange, putih orange,
hijau, putih hijau,biru, putih biru, coklat, putih coklat) . Jangkauan frekuensi CAT5

maksimum 100 MHz dan kecepatan hingga 100 Mbps, CAT6 mendukung
