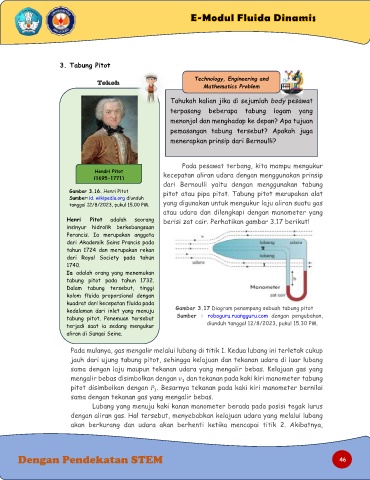

3. Tabung Pitot
                                                                 Technology, Engineering and
                                        Tokoh                       Mathematics Problem

                                                         Tahukah kalian jika di sejumlah body pesawat
                                                         terpasang  beberapa  tabung  logam  yang
                                                         menonjol dan menghadap ke depan? Apa tujuan
                                                         pemasangan  tabung  tersebut?  Apakah  juga
                                                         menerapkan prinsip dari Bernoulli?


                                                             Pada pesawat terbang, kita mampu mengukur

                                Hendri Pitot
                                (1695-1771)            kecepatan aliran udara dengan menggunakan prinsip
                                                       dari  Bernoulli  yaitu  dengan  menggunakan  tabung
                        Gambar 3.16. Henri Pitot       pitot atau pipa pitot. Tabung pitot merupakan alat
                        Sumber:id. wikipedia.org diunduh

                        tanggal 12/8/2023, pukul 15.00 PM.   yang digunakan untuk mengukur laju aliran suatu gas
                                                       atau udara dan dilengkapi dengan  manometer yang
                       Henri   Pitot   adalah   seorang   berisi zat cair. Perhatikan gambar 3.17 berikut!
                       insinyur  hidrolik  berkebangsaan
                       Perancis.  Ia  merupakan  anggota
                       dari Akademik Sains Prancis pada
                       tahun  1724  dan  merupakan  rekan
                       dari  Royal  Society  pada  tahun
                       1740.
                       Ia  adalah  orang  yang  menemukan
                       tabung  pitot  pada  tahun  1732.
                       Dalam  tabung  tersebut,  tinggi
                       kolom  fluida  proporsional  dengan
                       kuadrat dari kecepatan fluida pada
                       kedalaman  dari  inlet  yang  menuju   Gambar 3.17 Diagram penampang sebuah tabung pitot
                       tabung  pitot.  Penemuan  tersebut   Sumber  :  roboguru.ruangguru.com  dengan  pengubahan,
                       terjadi  saat  ia  sedang  mengukur           diunduh tanggal 12/8/2023, pukul 15.30 PM.

                       aliran di Sungai Seine.

                        Pada mulanya, gas mengalir melalui lubang di titik 1. Kedua lubang ini terletak cukup
                        jauh dari ujung tabung pitot, sehingga kelajuan dan tekanan udara di luar lubang
                        sama dengan laju maupun tekanan udara yang mengalir bebas. Kelajuan gas yang
                        mengalir bebas disimbolkan dengan     dan tekanan pada kaki kiri manometer tabung
                                                             1
                        pitot disimbolkan dengan    . Besarnya tekanan pada kaki kiri manometer bernilai
                                                    1
                        sama dengan tekanan gas yang mengalir bebas.
                                Lubang yang menuju kaki kanan manometer berada pada posisi tegak lurus
                        dengan aliran gas. Hal tersebut, menyebabkan kelajuan udara yang melalui lubang
                        akan  berkurang  dan  udara  akan  berhenti  ketika  mencapai  titik  2.  Akibatnya,




       Dengan Pendekatan STEM                                                                                    46
