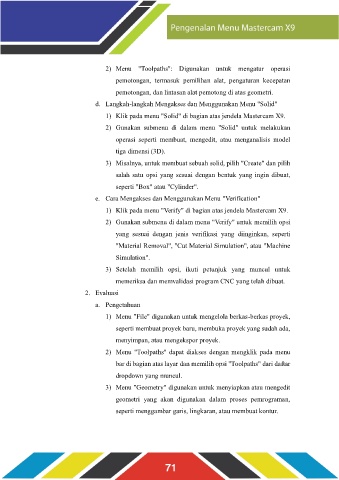

2) Menu "Toolpaths": Digunakan untuk mengatur operasi

pemotongan, termasuk pemilihan alat, pengaturan kecepatan
pemotongan, dan lintasan alat pemotong di atas geometri.

d. Langkah-langkah Mengakses dan Menggunakan Menu "Solid"

1) Klik pada menu "Solid" di bagian atas jendela Mastercam X9.
2) Gunakan submenu di dalam menu "Solid" untuk melakukan

operasi seperti membuat, mengedit, atau menganalisis model
tiga dimensi (3D).

3) Misalnya, untuk membuat sebuah solid, pilih "Create" dan pilih

salah satu opsi yang sesuai dengan bentuk yang ingin dibuat,
seperti "Box" atau "Cylinder".

e. Cara Mengakses dan Menggunakan Menu "Verification"
1) Klik pada menu "Verify" di bagian atas jendela Mastercam X9.

2) Gunakan submenu di dalam menu "Verify" untuk memilih opsi
yang sesuai dengan jenis verifikasi yang diinginkan, seperti

"Material Removal", "Cut Material Simulation", atau "Machine

Simulation".
3) Setelah memilih opsi, ikuti petunjuk yang muncul untuk

memeriksa dan memvalidasi program CNC yang telah dibuat.
2. Evaluasi

a. Pengetahuan
1) Menu "File" digunakan untuk mengelola berkas-berkas proyek,

seperti membuat proyek baru, membuka proyek yang sudah ada,

menyimpan, atau mengekspor proyek.
2) Menu "Toolpaths" dapat diakses dengan mengklik pada menu

bar di bagian atas layar dan memilih opsi "Toolpaths" dari daftar

dropdown yang muncul.
3) Menu "Geometry" digunakan untuk menyiapkan atau mengedit

geometri yang akan digunakan dalam proses pemrograman,
seperti menggambar garis, lingkaran, atau membuat kontur.
