2. Penurunan kelompok tiang dukung ujung
Bila beban bangunan seluruhnya didukung tiang oleh tahanan
ujungnya, maka penurunan dihitung dengan menganggap dasar
kelompok tiang sebagai fondasi rakit, dengan luas dasar yang sama
dengan luas kelompok tiang lihat Gambar 3.38c.
3. Kelompok tiang terletak pada lapisan lempung lunak di atas lapisan
kuat dengan tebal terbatas

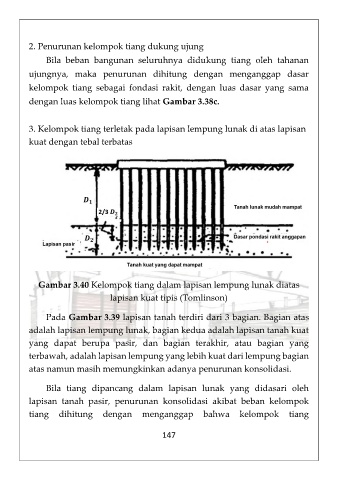

Gambar 3.40 Kelompok tiang dalam lapisan lempung lunak diatas
lapisan kuat tipis (Tomlinson)
Pada Gambar 3.39 lapisan tanah terdiri dari 3 bagian. Bagian atas
adalah lapisan lempung lunak, bagian kedua adalah lapisan tanah kuat
yang dapat berupa pasir, dan bagian terakhir, atau bagian yang
terbawah, adalah lapisan lempung yang lebih kuat dari lempung bagian
atas namun masih memungkinkan adanya penurunan konsolidasi.
Bila tiang dipancang dalam lapisan lunak yang didasari oleh
lapisan tanah pasir, penurunan konsolidasi akibat beban kelompok
tiang dihitung dengan menganggap bahwa kelompok tiang
