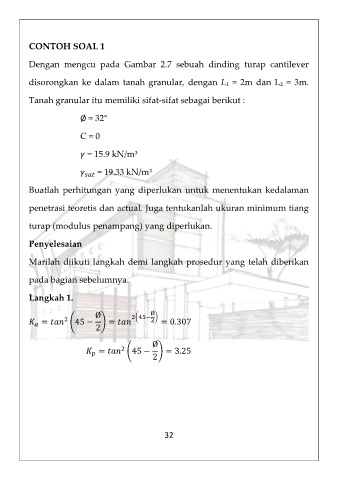

CONTOH SOAL 1
Dengan mengcu pada Gambar 2.7 sebuah dinding turap cantilever
disorongkan ke dalam tanah granular, dengan L₁ = 2m dan L₂ = 3m.
Tanah granular itu memiliki sifat-sifat sebagai berikut :
Ø = 32°
C = 0
= 15.9 kN/m³
= 19.33 kN/m³
Buatlah perhitungan yang diperlukan untuk menentukan kedalaman
penetrasi teoretis dan actual. Juga tentukanlah ukuran minimum tiang
turap (modulus penampang) yang diperlukan.
Penyelesaian
Marilah diikuti langkah demi langkah prosedur yang telah diberikan
pada bagian sebelumnya.
Langkah 1.
Ø
Ø 2(45− )
2
= (45 − ) = 2 = 0.307
2
Ø
2
= (45 − ) = 3.25
2
