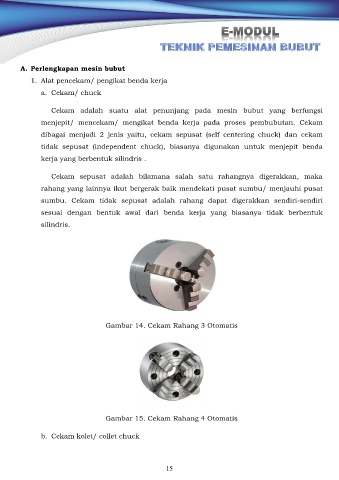

A. Perlengkapan mesin bubut

1. Alat pencekam/ pengikat benda kerja
a. Cekam/ chuck

Cekam adalah suatu alat penunjang pada mesin bubut yang berfungsi

menjepit/ mencekam/ mengikat benda kerja pada proses pembubutan. Cekam

dibagai menjadi 2 jenis yaitu, cekam sepusat (self centering chuck) dan cekam
tidak sepusat (independent chuck), biasanya digunakan untuk menjepit benda

kerja yang berbentuk silindris .

Cekam sepusat adalah bilamana salah satu rahangnya digerakkan, maka
rahang yang lainnya ikut bergerak baik mendekati pusat sumbu/ menjauhi pusat

sumbu. Cekam tidak sepusat adalah rahang dapat digerakkan sendiri-sendiri

sesuai dengan bentuk awal dari benda kerja yang biasanya tidak berbentuk
silindris.

Gambar 14. Cekam Rahang 3 Otomatis

Gambar 15. Cekam Rahang 4 Otomatis

b. Cekam kolet/ collet chuck
