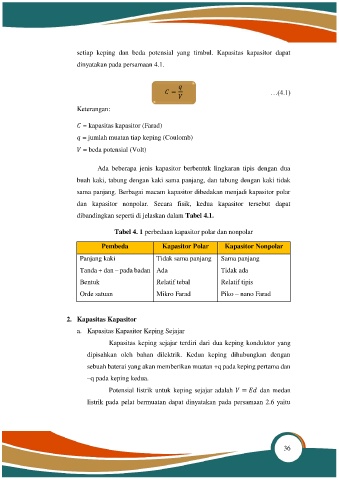

Page 43 - UJI COBA E-MODUL LISTRIK STATIS

setiap keping dan beda potensial yang timbul. Kapasitas kapasitor dapat
dinyatakan pada persamaan 4.1.

= …(4.1)

Keterangan:

= kapasitas kapasitor (Farad)
= jumlah muatan tiap keping (Coulomb)

= beda potensial (Volt)

Ada beberapa jenis kapasitor berbentuk lingkaran tipis dengan dua

buah kaki, tabung dengan kaki sama panjang, dan tabung dengan kaki tidak
sama panjang. Berbagai macam kapasitor dibedakan menjadi kapasitor polar

dan kapasitor nonpolar. Secara fisik, kedua kapasitor tersebut dapat
dibandingkan seperti di jelaskan dalam Tabel 4.1.

Tabel 4. 1 perbedaan kapasitor polar dan nonpolar

Pembeda Kapasitor Polar Kapasitor Nonpolar

Panjang kaki Tidak sama panjang Sama panjang
Tanda + dan – pada badan Ada Tidak ada

Bentuk Relatif tebal Relatif tipis

Orde satuan Mikro Farad Piko – nano Farad

2. Kapasitas Kapasitor

a. Kapasitas Kapasitor Keping Sejajar
Kapasitas keping sejajar terdiri dari dua keping konduktor yang

dipisahkan oleh bahan dilektrik. Kedua keping dihubungkan dengan

sebuah baterai yang akan memberikan muatan +q pada keping pertama dan
–q pada keping kedua.

Potensial listrik untuk keping sejajar adalah = dan medan
listrik pada pelat bermuatan dapat dinyatakan pada persamaan 2.6 yaitu

36
