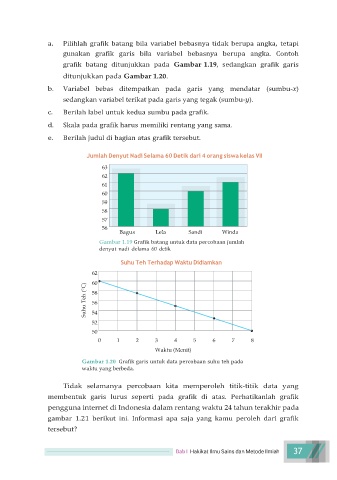

Page 53 - KELAS 7 IPA REVISI
P. 53
a. Pilihlah grafik batang bila variabel bebasnya tidak berupa angka, tetapi
gunakan grafik garis bila variabel bebasnya berupa angka. Contoh
grafik batang ditunjukkan pada Gambar 1.19, sedangkan grafik garis
ditunjukkan pada Gambar 1.20.
b. Variabel bebas ditempatkan pada garis yang mendatar (sumbu-x)
sedangkan variabel terikat pada garis yang tegak (sumbu-y).
c. Berilah label untuk kedua sumbu pada grafik.
d. Skala pada grafik harus memiliki rentang yang sama.
e. Berilah judul di bagian atas grafik tersebut.
Jumlah Denyut Nadi Selama 60 Detik dari 4 orang siswa kelas VII
63
62
61
60
59
58
57
56
Bagus Lela Sandi Winda
Gambar 1.19 Grafik batang untuk data percobaan jumlah
denyut nadi delama 60 detik
Suhu Teh Terhadap Waktu Didiamkan
62
60
Suhu Teh (°C) 58
56
54
52
50
0 1 2 3 4 5 6 7 8
Waktu (Menit)
Gambar 1.20 Grafik garis untuk data percobaan suhu teh pada
waktu yang berbeda.
Tidak selamanya percobaan kita memperoleh titik-titik data yang
membentuk garis lurus seperti pada grafik di atas. Perhatikanlah grafik
pengguna internet di Indonesia dalam rentang waktu 24 tahun terakhir pada
gambar 1.21 berikut ini. Informasi apa saja yang kamu peroleh dari grafik
tersebut?
Bab I Hakikat Ilmu Sains dan Metode Ilmiah 37
