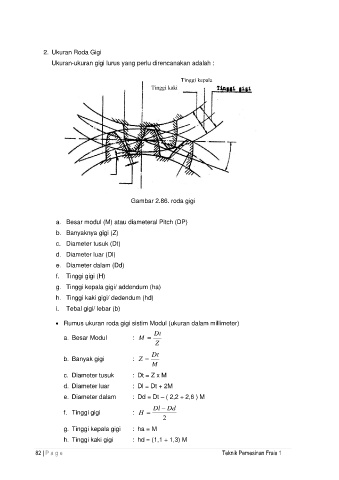

2. Ukuran Roda Gigi
Ukuran-ukuran gigi lurus yang perlu direncanakan adalah :

Tinggi kepala
Tinggi kaki

Gambar 2.86. roda gigi

a. Besar modul (M) atau diameteral Pitch (DP)
b. Banyaknya gigi (Z)

c. Diameter tusuk (Dt)
d. Diameter luar (Dl)
e. Diameter dalam (Dd)

f. Tinggi gigi (H)
g. Tinggi kepala gigi/ addendum (ha)
h. Tinggi kaki gigi/ dedendum (hd)

i. Tebal gigi/ lebar (b)

 Rumus ukuran roda gigi sistim Modul (ukuran dalam millimeter)
Dt
a. Besar Modul : M 
Z

Dt
b. Banyak gigi : Z 
M

c. Diameter tusuk : Dt = Z x M
d. Diameter luar : Dl = Dt + 2M
e. Diameter dalam : Dd = Dt – ( 2,2 ÷ 2,6 ) M
Dl  Dd
f. Tinggi gigi : H 
2
g. Tinggi kepala gigi : ha = M

h. Tinggi kaki gigi : hd = (1,1 ÷ 1,3) M
