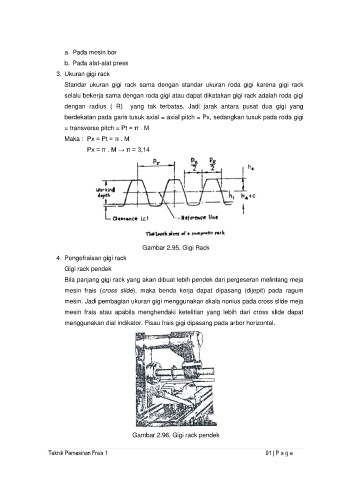

a. Pada mesin bor
b. Pada alat-alat press
3. Ukuran gigi rack

Standar ukuran gigi rack sama dengan standar ukuran roda gigi karena gigi rack
selalu bekerja sama dengan roda gigi atau dapat dikatakan gigi rack adalah roda gigi
dengan radius ( R) yang tak terbatas. Jadi jarak antara pusat dua gigi yang

berdekatan pada garis tusuk axial = axial pitch = Px, sedangkan tusuk pada roda gigi
= transverse pitch = Pt = π . M

Maka : Px = Pt = π . M
Px = π . M → π = 3,14

Gambar 2.95. Gigi Rack
4. Pengefraisan gigi rack
Gigi rack pendek
Bila panjang gigi rack yang akan dibuat lebih pendek dari pergeseran melintang meja

mesin frais (cross slide), maka benda kerja dapat dipasang (dijepit) pada ragum
mesin. Jadi pembagian ukuran gigi menggunakan skala nonius pada cross slide meja

mesin frais atau apabila menghendaki ketelitian yang lebih dari cross slide dapat
menggunakan dial indikator. Pisau frais gigi dipasang pada arbor horizontal.

Gambar 2.96. Gigi rack pendek
