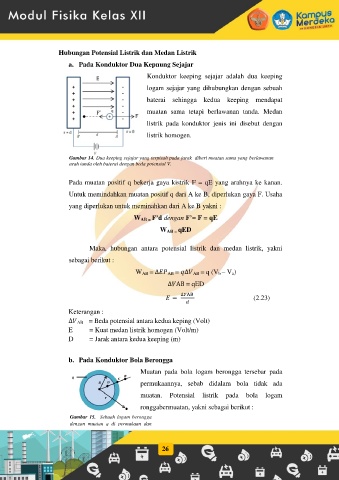

Page 26 - E-Modul Listrik Statis

Hubungan Potensial Listrik dan Medan Listrik
a. Pada Konduktor Dua Kepnung Sejajar

Konduktor keeping sejajar adalah dua keeping
logam sejajar yang dihubungkan dengan sebuah

baterai sehingga kedua keeping mendapat

muatan sama tetapi berlawanan tanda. Medan
listrik pada konduktor jenis ini disebut dengan

listrik homogen.

Gambar 14. Dua keeping sejajar yang terpisah pada jarak diberi muatan sama yang berlawanan
arah tanda oleh baterai dengan beda potensial V.

Pada muatan positif q bekerja gaya kistrik F = qE yang arahnya ke kanan.

Untuk memindahkan muatan positif q dari A ke B, diperlukan gaya F. Usaha
yang diperlukan untuk meminahkan dari A ke B yakni :

W AB = F’d dengan F’= F = qE

W AB = qED

Maka, hubungan antara potensial listrik dan medan listrik, yakni
sebagai berikut :

W AB = AB = AB = q (V b – V a)
= qED

(2.23)

Keterangan :
AB = Beda potensial antara kedua keping (Volt)
E = Kuat medan listrik homogen (Volt/m)
D = Jarak antara kedua keeping (m)

b. Pada Konduktor Bola Berongga

Muatan pada bola logam berongga tersebar pada
permukaannya, sebab didalam bola tidak ada

muatan. Potensial listrik pada bola logam
ronggabermuatan, yakni sebagai berikut :

Gambar 15. Sebuah logam berongga
dengan muatan q di permukaan dan

26
