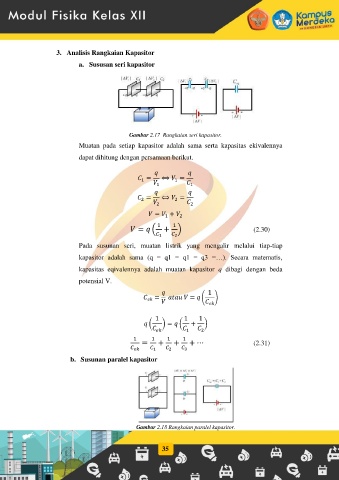

Page 35 - E-Modul Listrik Statis

3. Analisis Rangkaian Kapasitor
a. Sususan seri kapasitor

Gambar 2.17 Rangkaian seri kapasitor.
Muatan pada setiap kapasitor adalah sama serta kapasitas ekivalennya

dapat dihitung dengan persamaan berikut.

⟺

⟺

( ) (2.30)

Pada susunan seri, muatan listrik yang mengalir melalui tiap-tiap

kapasitor adalah sama (q = q1 = q1 = q3 =…). Secara matematis,
kapasitas eqivalennya adalah muatan kapasitor q dibagi dengan beda

potensial V.

( )

( ) ( )

(2.31)

b. Susunan paralel kapasitor

Gambar 2.18 Rangkaian paralel kapasitor.

35
