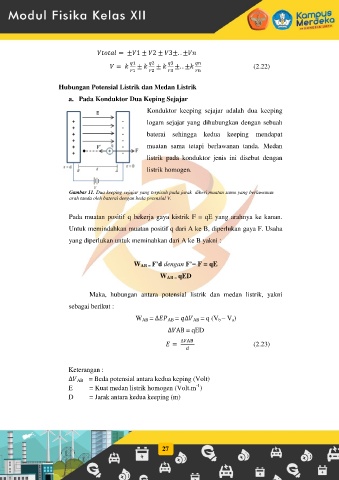

Page 27 - E-Modul Litrik Statis

(2.22)

Hubungan Potensial Listrik dan Medan Listrik

a. Pada Konduktor Dua Keping Sejajar
Konduktor keeping sejajar adalah dua keeping

logam sejajar yang dihubungkan dengan sebuah

baterai sehingga kedua keeping mendapat
muatan sama tetapi berlawanan tanda. Medan

listrik pada konduktor jenis ini disebut dengan
listrik homogen.

Gambar 11. Dua keeping sejajar yang terpisah pada jarak diberi muatan sama yang berlawanan
arah tanda oleh baterai dengan beda potensial V.

Pada muatan positif q bekerja gaya kistrik F = qE yang arahnya ke kanan.
Untuk memindahkan muatan positif q dari A ke B, diperlukan gaya F. Usaha

yang diperlukan untuk meminahkan dari A ke B yakni :

W AB = F’d dengan F’= F = qE

W AB = qED

Maka, hubungan antara potensial listrik dan medan listrik, yakni
sebagai berikut :

W AB = AB = AB = q (V b – V a)

= qED

(2.23)

Keterangan :
AB = Beda potensial antara kedua keping (Volt)
-1
E = Kuat medan listrik homogen (Volt.m )
D = Jarak antara kedua keeping (m)

27
