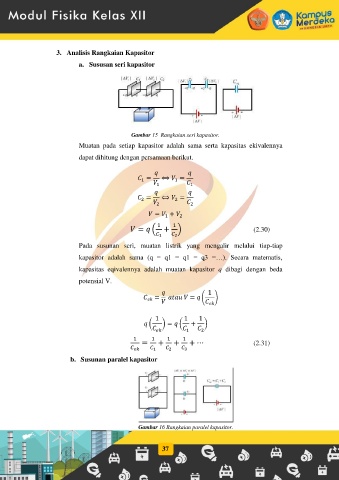

3.  Analisis Rangkaian Kapasitor
                             a.  Sususan seri kapasitor













                                               Gambar 15  Rangkaian seri kapasitor.
                             Muatan  pada  setiap  kapasitor  adalah  sama  serta  kapasitas  ekivalennya

                             dapat dihitung dengan persamaan berikut.


                                                          ⟺




                                                          ⟺







                                                      (   )                               (2.30)

                             Pada  susunan  seri,  muatan  listrik  yang  mengalir  melalui  tiap-tiap

                             kapasitor  adalah  sama  (q  =  q1  =  q1  =  q3  =…).  Secara  matematis,
                             kapasitas  eqivalennya  adalah  muatan  kapasitor  q  dibagi  dengan  beda

                             potensial V.

                                                                          (  )




                                                       (  )      (       )



                                                                                          (2.31)

                          b.  Susunan paralel kapasitor













                                                  Gambar 16 Rangkaian paralel kapasitor.
