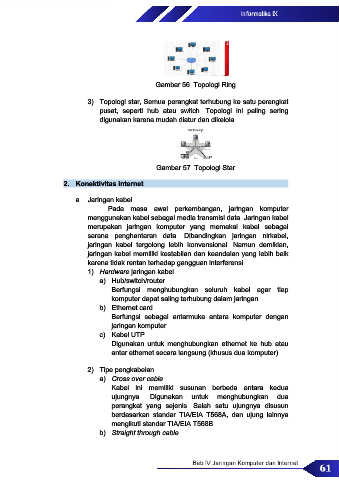

Gambar 56. Topologi Ring
3) Topologi star, Semua perangkat terhubung ke satu perangkat
pusat, seperti hub atau switch. Topologi ini paling sering
digunakan karena mudah diatur dan dikelola.
Gambar 57. Topologi Star
2. Konektivitas internet
a. Jaringan kabel
Pada masa awal perkembangan, jaringan komputer
menggunakan kabel sebagai media transmisi data. Jaringan kabel
merupakan jaringan komputer yang memakai kabel sebagai
sarana penghantaran data. Dibandingkan jaringan nirkabel,
jaringan kabel tergolong lebih konvensional. Namun demikian,
jaringan kabel memiliki kestabilan dan keandalan yang lebih baik
karena tidak rentan terhadap gangguan interferensi.
1) Hardware jaringan kabel
a) Hub/switch/router
Berfungsi menghubungkan seluruh kabel agar tiap
komputer dapat saling terhubung dalam jaringan.
b) Ethernet card
Berfungsi sebagai antarmuka antara komputer dengan
jaringan komputer.
c) Kabel UTP
Digunakan untuk menghubungkan ethernet ke hub atau
antar ethernet secara langsung (khusus dua komputer).
2) Tipe pengkabelan
a) Cross over cable
Kabel ini memiliki susunan berbeda antara kedua
ujungnya. Digunakan untuk menghubungkan dua
perangkat yang sejenis. Salah satu ujungnya disusun
berdasarkan standar TIA/EIA T568A, dan ujung lainnya
mengikuti standar TIA/EIA T568B.
b) Straight through cable
