b. Masukan dan MAR (Memory Address Register)
Di bawah pencacah program adalah register Masukan dan MAR.
Di sini sudah termasuk register saklar untuk alamat dan data.
Register-register saklar ini, yang merupakan bagian dari unit
masukan memungkinkan pengiriman 4 bit alamat dan 8 bit data
kepada memori (Random Access Memory, RAM). Memori
Address Register (MAR) adalah bagian dari memori dalam SAP-
1.

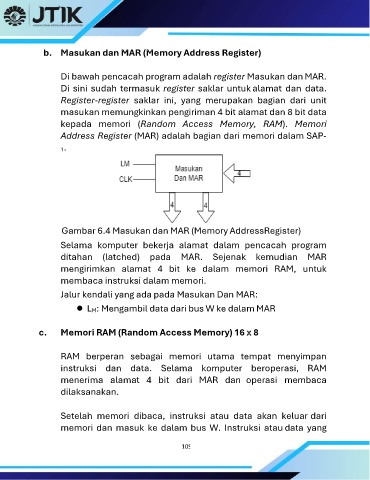

Gambar 6.4 Masukan dan MAR (Memory Address Register)
Selama komputer bekerja alamat dalam pencacah program
ditahan (latched) pada MAR. Sejenak kemudian MAR
mengirimkan alamat 4 bit ke dalam memori RAM, untuk
membaca instruksi dalam memori.
Jalur kendali yang ada pada Masukan Dan MAR:
● LM: Mengambil data dari bus W ke dalam MAR
c. Memori RAM (Random Access Memory) 16 x 8
RAM berperan sebagai memori utama tempat menyimpan
instruksi dan data. Selama komputer beroperasi, RAM
menerima alamat 4 bit dari MAR dan operasi membaca
dilaksanakan.
Setelah memori dibaca, instruksi atau data akan keluar dari
memori dan masuk ke dalam bus W. Instruksi atau data yang
