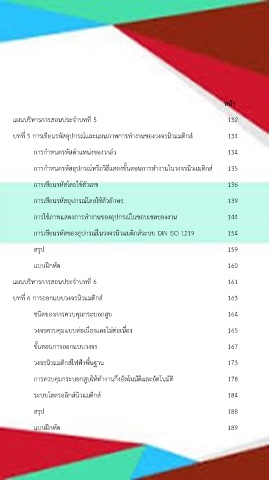

หน้ำ


      แผนบริหารการสอนประจ าบทที่ 5                                                          132


      บทที่ 5 การเขียนรหัสอุปกรณ์และแผนภาพการท างานของวงจรนิวแมติกส์                        134



               การก าหนดรหัสต าแหน่งของวาล์ว                                                134


               การก าหนดรหัสอุปกรณ์หรือวิธีแสดงขั้นตอนการท างานในวงจรนิวแมติกส์             135


               การเขียนรหัสโดยใช้ตัวเลข                                                     136


               การเขียนรหัสอุปกรณ์โดยใช้ตัวอักษร                                            139


               การใช้ภาพแสดงการท างานของอุปกรณ์ในขอบเขตของงาน                               144


               การเขียนรหัสของอุปกรณ์ในวงจรนิวแมติกส์ระบบ DIN ISO 1219                      154


               สรุป                                                                         159


               แบบฝึกหัด                                                                    160


      แผนบริหารการสอนประจ าบทที่ 6                                                          161


      บทที่ 6 การออกแบบวงจรนิวแมติกส์                                                       163


               ชนิดของการควบคุมกระบอกสูบ                                                    164


               วงจรควบคุมแบบต่อเนื่องและไม่ต่อเนื่อง                                        165


               ขั้นตอนการออกแบบวงจร                                                         167


               วงจรนิวแมติกส์ไฟฟ้าพื้นฐาน                                                   173


               การควบคุมกระบอกสูบให้ท างานกึ่งอัตโนมัติและอัตโนมัติ                         178


               ระบบไฮดรอลิกส์นิวแมติกส์                                                     184


               สรุป                                                                         188



               แบบฝึกหัด                                                                    189
