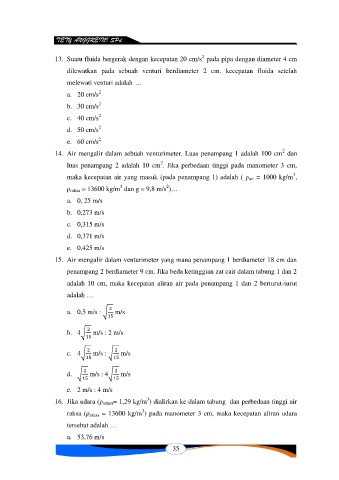

Page 35 - BAHAN AJAR FLUIDA DINAMIS

TETY ANGGREINI SPd

2
13. Suatu fluida bergerak dengan kecepatan 20 cm/s pada pipa dengan diameter 4 cm
dilewatkan pada sebuah venturi berdiameter 2 cm. kecepatan fluida setelah
melewati venturi adalah ...

2
a. 20 cm/s
2
b. 30 cm/s
2
c. 40 cm/s
2
d. 50 cm/s
2
e. 60 cm/s
2
14. Air mengalir dalam sebuah venturimeter. Luas penampang 1 adalah 100 cm dan
2
luas penampang 2 adalah 10 cm . Jika perbedaan tinggi pada manometer 3 cm,
3
maka kecepatan air yang masuk (pada penampang 1) adalah ( ρ air = 1000 kg/m ,
3
2
ρ raksa = 13600 kg/m dan g = 9,8 m/s )…
a. 0, 25 m/s

b. 0,273 m/s
c. 0,315 m/s

d. 0,371 m/s

e. 0,425 m/s
15. Air mengalir dalam venturimeter yang mana penampang 1 berdiameter 18 cm dan

penampang 2 berdiameter 9 cm. Jika beda ketinggian zat cair dalam tabung 1 dan 2
adalah 10 cm, maka kecepatan aliran air pada penampang 1 dan 2 berturut-turut

adalah …

a. 0,5 m/s : √ m/s

b. 4√ m/s : 2 m/s

c. 4√ m/s : √ m/s

d. √ m/s : 4√ m/s

e. 2 m/s : 4 m/s
3
16. Jika udara (ρ udara= 1,29 kg/m ) dialirkan ke dalam tabung dan perbedaan tinggi air
3
raksa (ρ raksa = 13600 kg/m ) pada manometer 3 cm, maka kecepatan aliran udara
tersebut adalah …

a. 53,76 m/s

35
