переключение (переброска) триггера. Важно отметить, что оба выхода
триггера инверсны, так как уровни напряжения на них всегда про-
тивоположны.

а

б

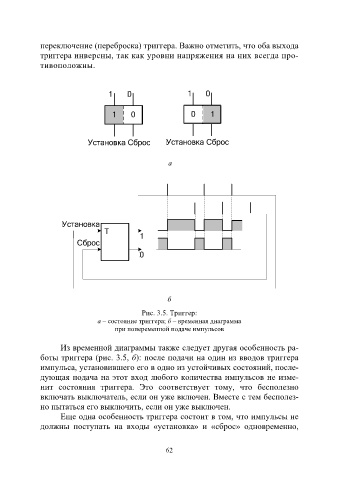

Рис. 3.5. Триггер:
а – состояние триггера; б – временная диаграмма
при попеременной подаче импульсов

Из временной диаграммы также следует другая особенность ра-
боты триггера (рис. 3.5, б): после подачи на один из вводов триггера

импульса, установившего его в одно из устойчивых состояний, после-
дующая подача на этот вход любого количества импульсов не изме-
нит состояния триггера. Это соответствует тому, что бесполезно
включать выключатель, если он уже включен. Вместе с тем бесполез-
но пытаться его выключить, если он уже выключен.
Еще одна особенность триггера состоит в том, что импульсы не
должны поступать на входы «установка» и «сброс» одновременно,

62
