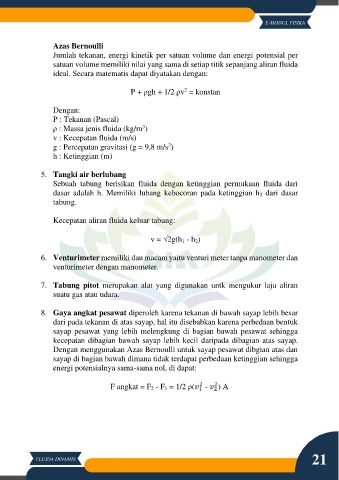

Page 29 - E-Modul Fluida Dinamis

Azas Bernoulli
Jumlah tekanan, energi kinetik per satuan volume dan energi potensial per
satuan volume memiliki nilai yang sama di setiap titik sepanjang aliran fluida
ideal. Secara matematis dapat diyatakan dengan:

P + ρgh + 1/2 ρv = konstan
2

Dengan:
P : Tekanan (Pascal)
3
ρ : Massa jenis fluida (kg/m )
v : Kecepatan fluida (m/s)
2
g : Percepatan gravitasi (g = 9,8 m/s )
h : Ketinggian (m)

5. Tangki air berlubang
Sebuah tabung berisikan fluida dengan ketinggian permukaan fluida dari
dasar adalah h. Memiliki lubang kebocoran pada ketinggian h 2 dari dasar
tabung.

Kecepatan aliran fluida keluar tabung:

v = 2g(h 1 - h 2)

6. Venturimeter memiliki dau macam yaitu venturi meter tanpa manometer dan
venturimeter dengan manometer.

7. Tabung pitot merupakan alat yang digunakan untk mengukur laju aliran
suatu gas atau udara.

8. Gaya angkat pesawat diperoleh karena tekanan di bawah sayap lebih besar
dari pada tekanan di atas sayap, hal itu disebabkan karena perbedaan bentuk
sayap pesawat yang lebih melengkung di bagian bawah pesawat sehingga
kecepatan dibagian bawah sayap lebih kecil daripada dibagian atas sayap.
Dengan menggunakan Azas Bernoulli untuk sayap pesawat dibgian atas dan
sayap di bagian bawah dimana tidak terdapat perbedaan ketinggian sehingga
energi potensialnya sama-sama nol, di dapat:

2
2
F angkat = F 2 - F 1 = 1/2 ρ( - ) A
1
2

21
