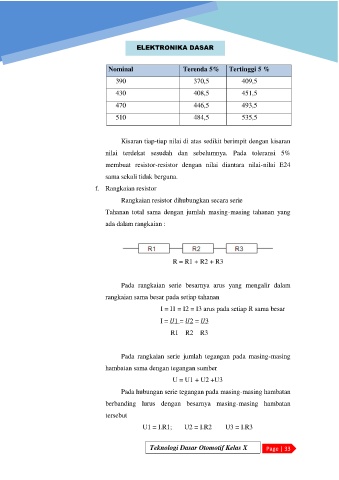

ELEKTRONIKA DASAR

Nominal Terenda 5% Tertinggi 5 %

390 370,5 409,5

430 408,5 451,5
470 446,5 493,5

510 484,5 535,5

Kisaran tiap-tiap nilai di atas sedikit berimpit dengan kisaran

nilai terdekat sesudah dan sebelumnya. Pada toleransi 5%
membuat resistor-resistor dengan nilai diantara nilai-nilai E24

sama sekali tidak berguna.
f. Rangkaian resistor

Rangkaian resistor dihubungkan secara serie

Tahanan total sama dengan jumlah masing-masing tahanan yang
ada dalam rangkaian :

R = R1 + R2 + R3

Pada rangkaian serie besarnya arus yang mengalir dalam
rangkaian sama besar pada setiap tahanan

I = I1 = I2 = I3 arus pada setiap R sama besar

I = 1 = 2 = 3
R1 R2 R3

Pada rangkaian serie jumlah tegangan pada masing-masing

hambatan sama dengan tegangan sumber
U = U1 + U2 +U3

Pada hubungan serie tegangan pada masing-masing hambatan

berbanding lurus dengan besarnya masing-masing hambatan
tersebut

U1 = I.R1; U2 = I.R2 U3 = I.R3
