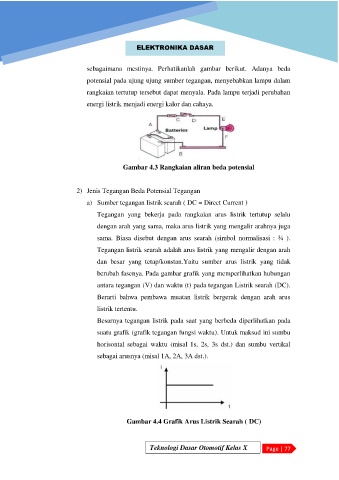

sebagaimana mestinya. Perhatikanlah gambar berikut. Adanya beda

potensial pada ujung ujung sumber tegangan, menyebabkan lampu dalam
rangkaian tertutup tersebut dapat menyala. Pada lampu terjadi perubahan

energi listrik menjadi energi kalor dan cahaya.

Gambar 4.3 Rangkaian aliran beda potensial

2) Jenis Tegangan Beda Potensial Tegangan

a) Sumber tegangan listrik searah ( DC = Direct Current )
Tegangan yang bekerja pada rangkaian arus listrik tertutup selalu

dengan arah yang sama, maka arus listrik yang mengalir arahnya juga
sama. Biasa disebut dengan arus searah (simbol normalisasi : ¾ ).

Tegangan listrik searah adalah arus listrik yang mengalir dengan arah
dan besar yang tetap/konstan.Yaitu sumber arus listrik yang tidak

berubah fasenya. Pada gambar grafik yang memperlihatkan hubungan

antara tegangan (V) dan waktu (t) pada tegangan Listrik searah (DC).
Berarti bahwa pembawa muatan listrik bergerak dengan arah arus

listrik tertentu.
Besarnya tegangan listrik pada saat yang berbeda diperlihatkan pada

suatu grafik (grafik tegangan fungsi waktu). Untuk maksud ini sumbu

horisontal sebagai waktu (misal 1s, 2s, 3s dst.) dan sumbu vertikal
sebagai arusnya (misal 1A, 2A, 3A dst.).

Gambar 4.4 Grafik Arus Listrik Searah ( DC)
