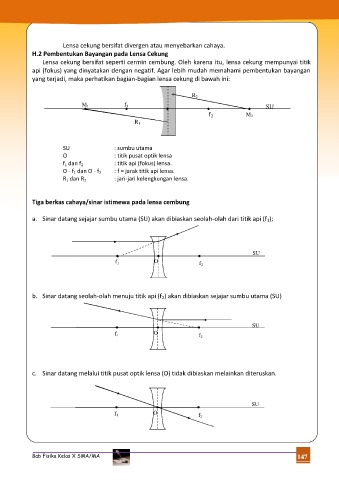

Page 159 - 0. Buku Fisika SMA Kelas X

Lensa cekung bersifat divergen atau menyebarkan cahaya.
H.2 Pembentukan Bayangan pada Lensa Cekung
Lensa cekung bersifat seperti cermin cembung. Oleh karena itu, lensa cekung mempunyai titik
api (fokus) yang dinyatakan dengan negatif. Agar lebih mudah memahami pembentukan bayangan
yang terjadi, maka perhatikan bagian-bagian lensa cekung di bawah ini:

R 2

M 1 f 1 SU
O
f 2 M 2
R 1

SU : sumbu utama
O : titik pusat optik lensa
f 1 dan f 2 : titik api (fokus) lensa.
O - f 1 dan O - f 2 : f = jarak titik api lensa.
: jari-jari kelengkungan lensa.
R 1 dan R 2

Tiga berkas cahaya/sinar istimewa pada lensa cembung

a. Sinar datang sejajar sumbu utama (SU) akan dibiaskan seolah-olah dari titik api (f 1);

SU
f 1 O
f 2

b. Sinar datang seolah-olah menuju titik api (f 2) akan dibiaskan sejajar sumbu utama (SU)

SU
f 1 O f 2

c. Sinar datang melalui titik pusat optik lensa (O) tidak dibiaskan melainkan diteruskan.

SU
f 1 O f 2

Bab Fisika Kelas X SMA/MA 147
