Scheinwerferlicht
e
t
Basier
end auf 10-M
ojektions
fläche
er
-Pr
Basierend auf 10-Meter-Projektionsfläche

O
OJX1099064L
JX1099064L

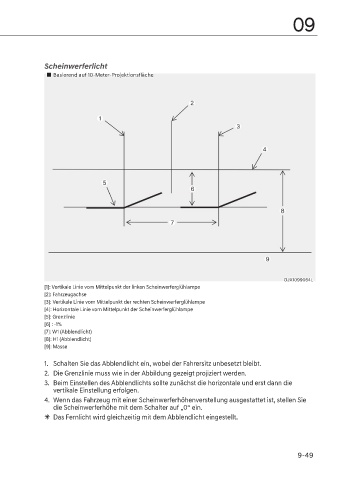

[1]: Vertikale Linie vom Mittelpunkt der linken Scheinwerferglühlampe
[2]: Fahrzeugachse
[3]: Vertikale Linie vom Mittelpunkt der rechten Scheinwerferglühlampe
[4]: Horizontale Linie vom Mittelpunkt der Scheinwerferglühlampe
[5]: Grenzlinie
[6] : -1%
[7]: W1 (Abblendlicht)
[8]: H1 (Abblendlicht)
[9]: Masse
1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die
vertikale Einstellung erfolgen.
4. Wenn das Fahrzeug mit einer Scheinwerferhöhenverstellung ausgestattet ist, stellen Sie
die Scheinwerferhöhe mit dem Schalter auf „0“ ein.
à Das Fernlicht wird gleichzeitig mit dem Abblendlicht eingestellt.
