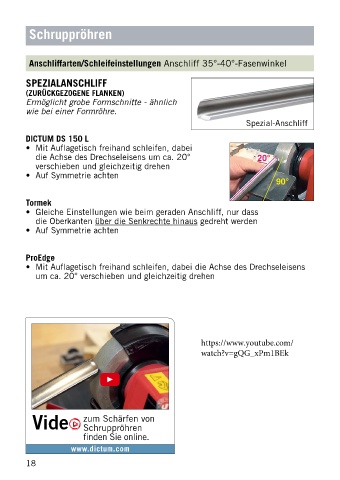

Schruppröhren

Anschliffarten/Schleifeinstellungen Anschliff 35°-40°-Fasenwinkel
SPEZIALANSCHLIFF
(ZURÜCKGEZOGENE FLANKEN)
Ermöglicht grobe Formschnitte - ähnlich
wie bei einer Formröhre.
Spezial-Anschliff
DICTUM DS 150 L
• Mit Auflagetisch freihand schleifen, dabei
die Achse des Drechseleisens um ca. 20° 20°
verschieben und gleichzeitig drehen
• Auf Symmetrie achten
90°
Tormek
• Gleiche Einstellungen wie beim geraden Anschliff, nur dass
die Oberkanten über die Senkrechte hinaus gedreht werden
• Auf Symmetrie achten

ProEdge
• Mit Auflagetisch freihand schleifen, dabei die Achse des Drechseleisens
um ca. 20° verschieben und gleichzeitig drehen

https://www.youtube.com/
watch?v=gQG_xPm1BEk

Vide zum Schärfen von

Schruppröhren
finden Sie online.
