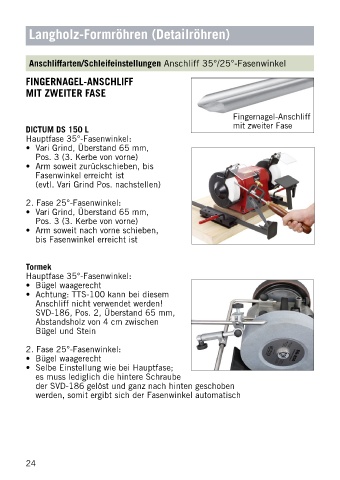

Page 25 - Schärffibel

Langholz-Formröhren (Detailröhren)

Anschliffarten/Schleifeinstellungen Anschliff 35°/25°-Fasenwinkel
FINGERNAGEL-ANSCHLIFF
MIT ZWEITER FASE
Fingernagel-Anschliff
mit zweiter Fase
DICTUM DS 150 L
Hauptfase 35°-Fasenwinkel:
• Vari Grind, Überstand 65 mm,
Pos. 3 (3. Kerbe von vorne)
• Arm soweit zurückschieben, bis
Fasenwinkel erreicht ist
(evtl. Vari Grind Pos. nachstellen)
2. Fase 25°-Fasenwinkel:
• Vari Grind, Überstand 65 mm,
Pos. 3 (3. Kerbe von vorne)
• Arm soweit nach vorne schieben,
bis Fasenwinkel erreicht ist

Tormek
Hauptfase 35°-Fasenwinkel:
• Bügel waagerecht
• Achtung: TTS-100 kann bei diesem
Anschliff nicht verwendet werden!
SVD-186, Pos. 2, Überstand 65 mm,
Abstandsholz von 4 cm zwischen
Bügel und Stein
2. Fase 25°-Fasenwinkel:
• Bügel waagerecht
• Selbe Einstellung wie bei Hauptfase;
es muss lediglich die hintere Schraube
der SVD-186 gelöst und ganz nach hinten geschoben
werden, somit ergibt sich der Fasenwinkel automatisch

24
