MODUL SISTEM ONTROL TERPROGRAM XI TOI
c. 100.00
d. 100.01
e. 100.03

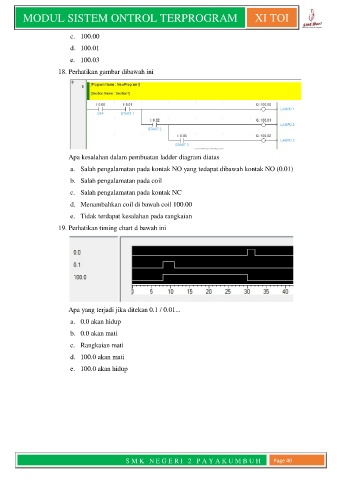

18. Perhatikan gambar dibawah ini
Apa kesalahan dalam pembuatan ladder diagram diatas
a. Salah pengalamatan pada kontak NO yang tedapat dibawah kontak NO (0.01)
b. Salah pengalamatan pada coil
c. Salah pengalamatan pada kontak NC
d. Menambahkan coil di bawah coil 100.00
e. Tidak terdapat kesalahan pada rangkaian
19. Perhatikan timing chart d bawah ini
Apa yang terjadi jika ditekan 0.1 / 0.01...
a. 0.0 akan hidup
b. 0.0 akan mati
c. Rangkaian mati
d. 100.0 akan mati
e. 100.0 akan hidup
S M K N E G E R I 2 P A Y A K U M B U H Page 40
