7) Instalasi Dua Lampu Pijar dengan Sakelar Seri atau Deret
Penggunaan sakelar seri atau deret dimaksudkan agar menyala atau
padamnya lampu dapat diatur sebagai berikut :
a) Lampi 1 hidup, sedangkan lampu 2 masih padam.
b) Lampu 2 hidup, tetapilampu 1 menjadi padam.
c) Lampu 1 dan 2 hidup (menyala) semua.
d) Kedua lampu padam semua.
Demikian seterusnya, akan kembali lagi seperti keadaan semula.
Instalasi semacam ini dapat dijelaskan dalam bagan seperti tertera pada
gambar 50 (a). Sakelar seri semacam itu banyak dipakai untuk melayani
lampu korona. Lampu ini mempunyai sebuah lampu besar (sebagai lampu 1)
dan beberapa lampu agak kecil yang dihubungkan paralel (sebagai lampu 2).
Lampu 1 dan lampu 2 akan menyala atau padam sesuai dengan penjelasan di
atas. Bagan pemasangan lampu korona tersebut dapat dijelaskan pada gambar
50 (b).
Lampu 1 Lampu 2
Lampu 1 Lampu 2 Saklar Deret
a. Diagram Instalasi b. Diagram Pelaksanaan

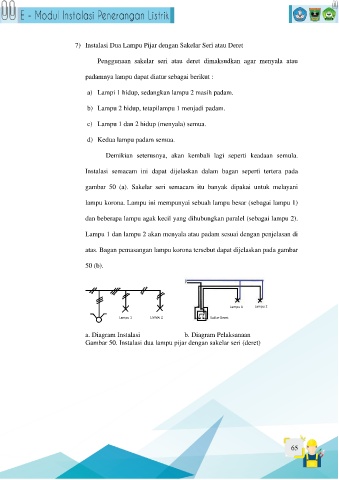

Gambar 50. Instalasi dua lampu pijar dengan sakelar seri (deret)
