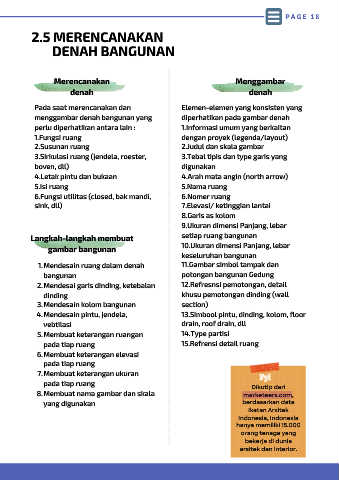

P A G E 1 8

2.5 MERENCANAKAN

DENAH BANGUNAN

Merencanakan Menggambar
denah denah

Pada saat merencanakan dan Elemen-elemen yang konsisten yang
menggambar denah bangunan yang diperhatikan pada gambar denah
perlu diperhatikan antara lain : 1.Informasi umum yang berkaitan
1.Fungsi ruang dengan proyek (legenda/layout)
2.Susunan ruang 2.Judul dan skala gambar
3.Sirkulasi ruang (jendela, roester, 3.Tebal tipis dan type garis yang
boven, dll) digunakan
4.Letak pintu dan bukaan 4.Arah mata angin (north arrow)

5.Isi ruang 5.Nama ruang
6.Fungsi utilitas (closed, bak mandi, 6.Nomer ruang
sink, dll) 7.Elevasi/ ketinggian lantai
8.Garis as kolom
9.Ukuran dimensi Panjang, lebar

Langkah-langkah membuat setiap ruang bangunan
gambar bangunan 10.Ukuran dimensi Panjang, lebar
keseluruhan bangunan
1. Mendesain ruang dalam denah 11.Gambar simbol tampak dan
bangunan potongan bangunan Gedung

2. Mendesai garis dinding, ketebalan 12.Refresnsi pemotongan, detail
dinding khusu pemotongan dinding (wall
3. Mendesain kolom bangunan section)
4. Mendesain pintu, jendela, 13.Simbool pintu, dinding, kolom, floor
vebtilasi drain, roof drain, dll
5. Membuat keterangan ruangan 14.Type partisi

pada tiap ruang 15.Refrensi detail ruang
6. Membuat keterangan elevasi
pada tiap ruang
7. Membuat keterangan ukuran Fyi
pada tiap ruang Dikutip dari
8. Membuat nama gambar dan skala marketeers.com,
yang digunakan berdasarkan data
Ikatan Arsitek
Indonesia, Indonesia
hanya memiliki 15.000
orang tenaga yang
bekerja di dunia
arsitek dan interior.
