Indonesia berdasarkan pertemuan yang diprakarsai oleh LIPPI
(Lembaga Ilmu Pengetahuan Indonesia) antara ilmuwan dan
kalangan industri telah berhasil membuat standar simbol yang
berhubungan dengan teknik listrik arus kuat. Hasil tentang simbol
listrik ini telah dituangkan dalam buku PUIL 1977 (Peraturan Umum
Instalasi Listrik) dan diperbaharui lagi dalam PUIL 1987, PUIL 2000,
dan PUIL 2011 (Persyaratan Umum Instalasi Listrik).

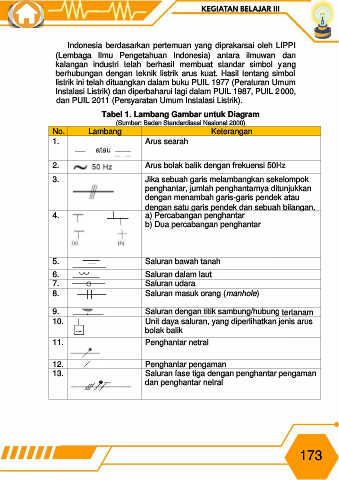

Tabel 1. Lambang Gambar untuk Diagram
(Sumber: Badan Standardisasi Nasional 2000)
No. Lambang Keterangan
1. Arus searah

2. Arus bolak balik dengan frekuensi 50Hz

3. Jika sebuah garis melambangkan sekelompok
penghantar, jumlah penghantarnya ditunjukkan
dengan menambah garis-garis pendek atau

dengan satu garis pendek dan sebuah bilangan.
4. a) Percabangan penghantar
b) Dua percabangan penghantar

5. Saluran bawah tanah

6. Saluran dalam laut
7. Saluran udara
8. Saluran masuk orang (manhole)

9. Saluran dengan titik sambung/hubung tertanam

10. Unit daya saluran, yang diperlihatkan jenis arus
bolak balik

11. Penghantar netral

12. Penghantar pengaman
13. Saluran fase tiga dengan penghantar pengaman
dan penghantar netral
