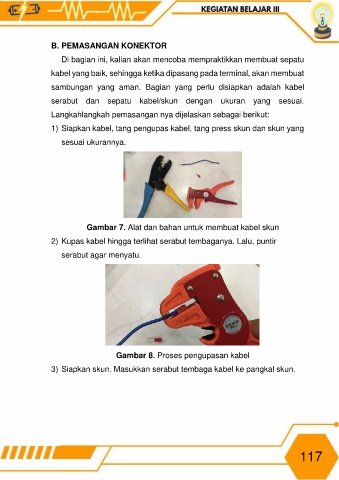

B. PEMASANGAN KONEKTOR
Di bagian ini, kalian akan mencoba mempraktikkan membuat sepatu
kabel yang baik, sehingga ketika dipasang pada terminal, akan membuat
sambungan yang aman. Bagian yang perlu disiapkan adalah kabel
serabut dan sepatu kabel/skun dengan ukuran yang sesuai.
Langkahlangkah pemasangan nya dijelaskan sebagai berikut:
1) Siapkan kabel, tang pengupas kabel, tang press skun dan skun yang
sesuai ukurannya.
Gambar 7. Alat dan bahan untuk membuat kabel skun
2) Kupas kabel hingga terlihat serabut tembaganya. Lalu, puntir
serabut agar menyatu.
Gambar 8. Proses pengupasan kabel
3) Siapkan skun. Masukkan serabut tembaga kabel ke pangkal skun.
